Produkta pārskats
Šī augstas veiktspējas profesionālā komutācijas ierīce efektīvi pārvalda audio un video signālus, padarot to ideāli piemērotu dažādām lietojumprogrammām, tostarp apraides un televīzijas projektiem, multivides konferenču zālēm, liela ekrāna displejiem, televīzijas mācībām un komandu/kontroles centriem.
Atbalsta dažādus signālu formātus, tostarp CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT un optisko, nodrošinot netraucētu pārslēgšanu un pārraidi starp dažādiem ievades/izvades veidiem.
Funkcijas
- 32-ieejas un 32-izvades audio un video signāla pārslēgšanas kartes interfeiss ;
- Kopnes komutācijas tehnoloģija, katru signālu var ne tikai pārraidīt no punkta uz punktu, bet arī pārraidīt tikai pa kopnes kanālu, nodrošinot visu signāla attēlu reāllaika rādīšanu;
- Frekvences un līniju dubultošanas tehnoloģija var uzlabot attēla signālu displeju, dubultojot līniju un frekvenci;
- Bezšuvju pārslēgšana, bez melna ekrāna, iestrēguša ekrāna, trīcēšanas, plīsuma utt. pārslēgšanas procesa laikā;
- Ir pieejami vairāki signālu veidi: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optiskais;
- Izšķirtspēja ir regulējama, atbalstot līdz pat 4096 x 2160P@60Hz;
-
Atbalstīt izvades kanālus, kas jāaizver vai jāatver atsevišķi vai pilnībā;
-
Bezšuvju ievades karte atbalsta OSD pielāgoto rakstzīmju pārklājuma ekrāna displeja funkciju, kas var pārklāt un parādīt pielāgotu ķīniešu saturu jebkurā ievades kanālā augšējā kreisajā, apakšējā kreisajā, augšējā labajā, apakšējā labajā utt., un var iestatīt rakstzīmju krāsu. ;
-
Atbalsta RS232 seriālo portu, TCP/IP tīklu, priekšējā paneļa vadību, atvērto vadības protokolu;
-
Atbalstīt GUI lietotāja interfeisa vadību un humanizētu dizainu;
-
EDID informācijas modificēšana un pielāgošana;
-
Atbalstiet pašreizējo ierīces ievades un izvades kanāla statusa vaicājuma funkciju;
-
Atbalstiet vairāku ainu saglabāšanu un izsaukšanu;
-
Signāla ports atbalsta karsto pieslēgšanu.
Populāri tagi: 32x32 hibrīda moduļu video matrica, Ķīna 32x32 hibrīda moduļu video matricu ražotāji, piegādātāji, rūpnīca
|
Uzņēmēja |
|
|
aprakstīt |
Atbalsta līdz 32 ieejas un 32 izejas audio un video signālu pārslēgšanas karšu saskarnes, atbalsta karsto maiņu |
|
kontrole |
|
|
Sērijas vadības ports |
DB9 RS232 sieviešu savienotājs |
|
Piespraudes konfigurācija |
Pin 2 TX, Pin 3 RX, Pin 5 GND |
|
Paneļa šasijas struktūra |
Pieslēdzams signāls, 8 ievades karšu slotus var ievietot ar 8 signāla ievades kartēm, 8 izvades karšu slotus var ievietot ar 8 signāla izvades kartēm |
|
Priekšējā paneļa vadības ierīces |
Poga |
|
konvencionālais |
|
|
Darba temperatūra |
-0-+50 grāds |
|
Relatīvais mitrums |
10%-90% |
|
barošanas avots |
Maiņstrāva 100-240V , 50/60 Hz , saimniekdatora tukšgaitas jaudas patēriņš 60 W, izņemot plati |
|
Šasijas izmērs (mm) |
|
|
VMC{{0}}: 436,6 L x 320,0 W x 221,5 H |
|
|

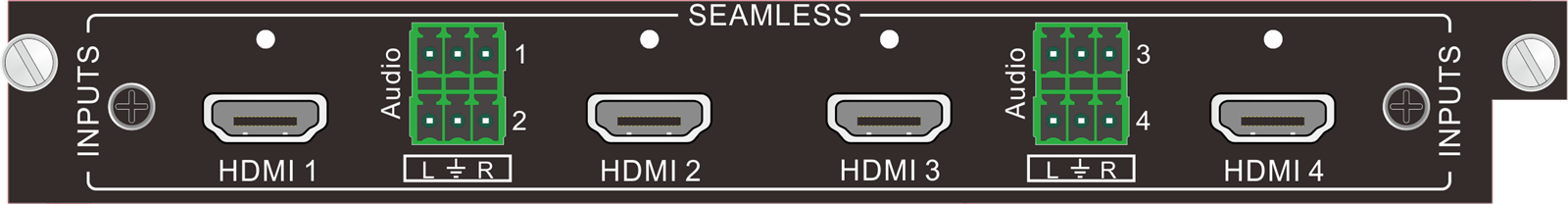

Ievades signāla karte-VMC-4I-HD-4K |
|||
|
|
|||
|
Ieejas signāls |
4-kanāls HDMI signāls, 4-kanāls analogais audio signāls |
Enerģijas patēriņš |
12.5W |
|
Ievades savienotāji |
Ierakstiet A 19-kontaktu, 3-kontaktu pievienojamu spaiļu bloku |
Krāsu dziļums |
8 biti |
|
Signāla veids |
HDMI, DVI-D, automātiska ievades signālu identifikācija |
joslas platums |
10,2 Gpbs |
|
temperatūra |
0 grāds - +50 grāds |
mitrums |
10% - 90% |
|
Izšķirtspēja |
Maksimālā ievades izšķirtspēja 4096 x 2160P@60Hz, adaptīva ieeja |
||
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
standarta |
Atbalsta HDMI1.4, HDCP2.2 |
||
|
EDID vadība |
Atbalstiet EDID mācību funkciju |
||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus, atbalsta rakstzīmju pārklājuma funkciju, karsto spraudni |
||
|
Ievades signāla karte-VMC-4I-OF |
|||
|
|
|||
|
Ieejas signāls |
4-kanāla optiskās šķiedras signāls, automātiska ievades signāla atpazīšana |
Enerģijas patēriņš |
24W |
|
Ievades savienotāji |
Optiskās šķiedras modulis |
Datu veidi |
DVI/HDMI |
|
Maksimālā likme |
10,2 Gbps |
Relatīvais mitrums |
10%-90% |
|
temperatūra |
0 grāds -+50 grāds |
Krāsu dziļums |
8 biti, 10 biti, 12 biti, 16 biti |
|
Optiskās šķiedras modulis |
|||
|
Interfeisa specifikācijas |
LC interfeiss |
||
|
Optiskās šķiedras signāls |
9 regulējamas izšķirtspējas, augstākā ievades izšķirtspēja ir 4096x2160@30Hz |
||
|
Pārraides attālums |
Jāizmanto ar optisko šķiedru raidītāju/uztvērēju, 4096x2160@30Hz vienmoda šķiedras maksimālais pārraides attālums ir 2KM, vairāku režīmu 300M |
||
|
Maksimālais datu pārraides ātrums |
10,2 Gbit/s |
||
|
cits |
|||
|
Funkcija |
Atbalstiet rakstzīmju pārklājuma funkciju un karsto mijmaiņu |
||
|
Ievades signāla karte-VMC-4I-HBT |
|||
|
|
|||
|
Video ieeja |
|||
|
Ieejas signāls |
4-kanāls HDBT signāls, automātiska ievades signāla identifikācija |
Ievades līmenis |
TMDS 2,9 V-3, 3 V |
|
Ievades savienotāji |
RJ45, ar dzelteni zaļu divu krāsu indikatoru |
Ievades pretestība |
Diferenciālā līnija 100Ω |
|
Enerģijas patēriņš |
21W |
||
|
Audio ieeja |
|||
|
Ieejas signāls |
4-kanāla stereo signāls |
Ievades savienotāji |
3,5 mm audio ligzda |
|
Ievades pretestība |
75Ω |
Frekvences reakcija |
20 Hz-20K Hz |
|
kontrole |
|||
|
Vadības signāls |
4-RS232 vadības signāla veids |
Vadības ports |
3-kontaktu pievienojams spaiļu bloks |
|
protokols |
Atbalstiet RS232 protokolu, atbalstiet IR, RS232 divvirzienu caurspīdīgu pārraidi |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
10,2 Gbps |
|
Izšķirtspēja |
Atbalsta līdz 1920×1080@60Hz |
Šķērsruna |
<-50dB@5MHz |
|
Pārraides attālums |
1080p Mazāks vai vienāds ar 70 m |
Pārslēgšanās ātrums |
200 ns (maksimums) |
|
Darba temperatūra |
-10 grāds -+40 grāds |
Relatīvais mitrums |
10%-90% |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
HDMI standarts |
Atbalsta HDMI1.4a |
||
|
EDID, HDCP |
Atbalstiet EDID manuālo pārvaldību, saderīgu ar HDCP1.4 |
||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus, rakstzīmju pārklājuma funkciju, karsto spraudni un PoH ārējā barošanas avota funkciju |
||
|
Ievades signāla karte-VMC-2I-HBT-4K |
|||
|
|
|||
|
Video ieeja |
|||
|
Ieejas signāls |
2 -kanāls HDBT signāls, automātiska ievades signāla atpazīšana |
Ievades līmenis |
TMDS 2,9 V-3, 3 V |
|
Ievades savienotāji |
RJ45, ar dzelteni zaļu divu krāsu indikatoru |
Ievades pretestība |
Diferenciālā līnija 100Ω |
|
Enerģijas patēriņš |
21W |
||
|
Audio ieeja |
|||
|
Ieejas signāls |
2- veida stereo signāls |
Ievades savienotāji |
3,5 mm audio ligzda |
|
Ievades pretestība |
75Ω |
Frekvences reakcija |
20 Hz-20K Hz |
|
kontrole |
|||
|
Vadības signāls |
2- RS232 vadības signāls |
Vadības ports |
3-kontaktu pievienojams spaiļu bloks |
|
protokols |
Atbalstiet RS232 protokolu, atbalstiet IR, RS232 divvirzienu caurspīdīgu pārraidi |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
10,2 Gbps |
|
Izšķirtspēja |
Atbalsta līdz 4096 x 2160P@30Hz |
Šķērsruna |
<-50dB@5MHz |
|
Pārraides attālums |
1080p Mazāks vai vienāds ar 70 m |
Pārslēgšanās ātrums |
200 ns (maksimums) |
|
Darba temperatūra |
-10 grāds -+40 grāds |
Relatīvais mitrums |
10%-90% |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
HDMI standarts |
Atbalsta HDMI1.4 standartu |
||
|
EDID, HDCP |
Atbalstiet EDID manuālo pārvaldību, atbalstu HDCP2.2 un atpakaļsaderīgu |
||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus, rakstzīmju pārklājuma funkciju, karsto spraudni un PoH ārējā barošanas avota funkciju |
||
|
Ievades signāla karte-VMC-4I-DV |
|||
|
|
|||
|
Ieejas signāls |
4-DVI signāls |
Ievades līmenis |
TMDS 2,9 V-3, 3 V |
|
Ievades savienotāji |
Sieviešu ports DB24+5 |
Ievades pretestība |
75Ω |
|
Enerģijas patēriņš |
10W |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
Maksimālais datu pārraides ātrums 4,95 Gbit/s |
|
Video signāls |
DVI, HDMI, VGA, C-VIDEO, YPbPr, automātiska ievades signālu identifikācija |
Maksimālā laika aizkave |
5nS(±1nS) |
|
Datu veidi |
8 biti |
Šķērsruna |
<-50dB@5MHz |
|
Pārslēgšanās ātrums |
200ns (maks.) šķērsruna |
Izšķirtspēja |
Atbalsta līdz 1920 × 1200 @ 60Hz |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
Audio iztveršanas ātrums |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID un DDC pārvaldība |
Atbalsta paplašināto displeja identifikāciju (EDID) un displeja datu kanālu (DDC), izmantojot DVI un HDMI standartus |
||
|
HDCP pārvaldība |
Atbalsta augsta joslas platuma digitālā satura aizsardzību (HDCP) un izmanto DVI un HDMI1.3 standartus |
||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus, rakstzīmju pārklājuma funkciju, karsto spraudni |
||
|
Ievades signāla karte-VMC-4I-HD |
|||
|
|
|||
|
Ieejas signāls |
4-kanāls HDMI signāls (saderīgs ar DVI), 4-kanāls analogais audio signāls |
Enerģijas patēriņš |
10W |
|
Ievades savienotāji |
Ierakstiet A 19-kontaktu, 3-kontaktu pievienojamu spaiļu bloku |
Krāsu dziļums |
8 un 10 un 12 biti |
|
Signāla veids |
HDMI, DVI-D, automātiska ievades signālu identifikācija |
joslas platums |
6,75 Gpbs |
|
temperatūra |
0 grāds - +50 grāds |
mitrums |
10% - 90% |
|
standarta |
Atbalsta HDMI1.3, saderīgs ar HDCP standartu |
Izšķirtspēja |
Atbalsta līdz 1920×1080@60Hz |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
EDID un DDC pārvaldība |
Atbalsta paplašināto displeja identifikāciju (EDID) un displeja datu kanālu (DDC), izmantojot DVI un HDMI standartus |
||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus, rakstzīmju pārklājuma funkciju, karsto spraudni |
||
|
Ievades signāla karte-VMC-4I-VG |
|||||
|
|
|||||
|
Video ieeja |
|||||
|
Ieejas signāls |
4-VGA signāls |
Savienojuma ievade |
Tikai maiņstrāvas savienojums |
||
|
Ievades savienotāji |
15-tapas D veida sieviešu ports |
Ievades līmenis |
{{0}}.5-2.0Vp-p |
||
|
Ievades pretestība |
75Ω |
||||
|
Audio ieeja |
|||||
|
Ieejas signāls |
4 analogo audio signālu kanāli |
Audio ieejas pretestība |
>10KΩ |
||
|
Ievades savienotāji |
3-kontaktu pievienojams spaiļu bloks |
Ievades pretestība |
75Ω |
||
|
Frekvences reakcija |
20 Hz-20K Hz |
||||
|
konvencionālais |
|||||
|
Ieguvums |
0 dB |
Joslas platums |
YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170 MHz |
||
|
Pārslēgšanās ātrums |
200ns (maks.) |
Šķērsruna |
<-50dB@5MHz |
||
|
Video signāls |
VGA (RGBHV), YPbPr, C-VIDEO, automātiska ieejas signālu identifikācija |
||||
|
Chroma Space |
Atbalsta krāsu telpas pielāgošanu: YCBCR\RGB |
Izšķirtspēja |
Atbalsta līdz 1920 × 1200 @ 60 Hz |
||
|
Enerģijas patēriņš |
12W |
||||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus; rakstzīmju pārklājuma funkcija; karstā kontaktdakša; VGA signāla ievades automātiskā korekcija; viena porta atjaunošana uz rūpnīcas iestatījumiem |
||||
|
Ievades signāla karte-VMC-4I-AV |
|||||||
|
|
|||||||
|
Ieejas signāls |
4-kanāls CVBS signāls, 4-kanāla analogais audio signāls |
Atbalstītie audio formāti |
stereo |
||||
|
Ievades savienotāji |
BNC savienotājs, 3-kontaktu pievienojams spaiļu bloks |
Standarta |
Atbalsta PAL un NTSC formātus |
||||
|
Enerģijas patēriņš |
11W |
Izšķirtspēja |
7 regulējami līmeņi, līdz 1920×1080@60Hz |
||||
|
konvencionālais |
|||||||
|
Audio trokšņu grīda |
-80dB |
Maksimāli audio kropļojumi |
2.0V |
||||
|
Darba temperatūra |
0 grāds - +50 grāds |
Relatīvais mitrums |
10% - 90% |
||||
|
joslas platums |
6,75 Gbps |
Automātiska līniju mērogošanas funkcija |
atbalsts |
||||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus; rakstzīmju pārklājuma funkcija; karstais spraudnis |
||||||
|
Ievades signāla karte-VMC-4I-SD |
|||||||
|
|
|||||||
|
Ieejas signāls |
4-kanāla SDI signāls (katram ir viena SDI cilpas izeja) |
Ievades līmenis |
TMDS 2,9 V-3, 3 V |
||||
|
Ievades savienotāji |
BNC savienotāji |
Ievades pretestība |
75Ω |
||||
|
Video signāls |
SDI, HD-SDI, 3G-SDI, automātiska ievades signālu identifikācija |
Enerģijas patēriņš |
14W |
||||
|
konvencionālais |
|||||||
|
Krāsu dziļums |
8&10&12 biti |
Darba attālums |
1080p mazāks vai vienāds ar 100 m (lūdzu, izmantojiet augstas kvalitātes vadu) |
||||
|
joslas platums |
6,75 Gbps |
Maksimālā izšķirtspēja |
1080p@60Hz |
||||
|
Darba temperatūra |
0 grāds - +50 grāds |
Relatīvais mitrums |
10% - 90% |
||||
|
Līnijas dubultošanas funkcija |
atbalsts |
Izšķirtspēja |
Atbalsta līdz 1920×1080@60Hz; |
||||
|
Citas funkcijas |
Atbalsta krāsu, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtību iestatījumus; rakstzīmju pārklājuma funkcija; karstais spraudnis |
||||||
|
Ievades signāla karte-VMC-4I-HV |
|||||
|
|
|||||
|
Ieejas signāls |
2-ceļš HDMI signāls (saderīgs ar DVI); 2-VGA signāls; 4-kanāla stereo audio signāls |
Enerģijas patēriņš |
12W |
||
|
Ievades savienotāji |
A tipa 19-kontaktu spraudnis; 15-kontakta D veida sieviešu savienotājs; 3-kontaktu pievienojams spaiļu bloks |
||||
|
Izšķirtspēja |
Atbalsta līdz 1920×1080@60Hz |
||||
|
konvencionālais |
|||||
|
HDMI ports: |
|||||
|
Krāsu dziļums |
8 un 10 un 12 biti |
Signāla veids |
HDMI, DVI-D, automātiska ievades signālu identifikācija |
||
|
joslas platums |
6,75 Gpbs |
temperatūra |
0 grāds - +50 grāds |
||
|
mitrums |
10% - 90% |
||||
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||||
|
standarta |
Atbalsta HDMI1.3, saderīgs ar HDCP standartu |
||||
|
EDID un DDC pārvaldība |
Atbalsta paplašināto displeja identifikāciju (EDID) un displeja datu kanālu (DDC) |
||||
|
VGA ports: |
|||||
|
Savienojuma ievade |
Tikai maiņstrāvas savienojums |
Ievades līmenis |
{{0}}.5-2.0Vp-p |
||
|
Ievades pretestība |
75Ω |
Frekvences reakcija |
20 Hz-20K Hz |
||
|
Ieguvums |
0 dB |
Šķērsruna |
<-50dB@5MHz |
||
|
Pārslēgšanās ātrums |
200ns (maks.) |
Chroma Space |
Atbalstiet YCBCR\RGB pielāgošanu |
||
|
Video signāls |
VGA (RGBHV), YPbPr, C-VIDEO, automātiska ieejas signālu identifikācija |
||||
|
Citas funkcijas |
Atbalsta automātisku VGA signāla ievades korekciju un viena porta rūpnīcas atiestatīšanu |
||||
|
Funkcija |
Atbalstiet karstās pievienošanas un atvienošanas, hroma, spilgtuma, kontrasta, krāsu temperatūras un asuma vērtības iestatījumu atbalstu, rakstzīmju pārklājuma funkciju |
||||
|
Izejas signāla karte-VMC-4O-HD-4K |
|||
|
|
|||
|
Izejas signāls |
4-kanāls HDMI signāls, 4-kanāls analogais audio signāls |
Enerģijas patēriņš |
12.5 W |
|
Izvades savienotāji |
Ierakstiet A 19-kontaktu, 3-kontaktu pievienojamu spaiļu bloku |
Krāsu dziļums |
8 biti |
|
konvencionālais |
|||
|
Signāla veids |
HDMI, DVI-D |
joslas platums |
10,2 Gpbs |
|
temperatūra |
0 grāds - +50 grāds |
mitrums |
10% - 90% |
|
Izšķirtspēja |
8 regulējami līmeņi, līdz 4096 x 2160@60Hz |
||
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
standarta |
Atbalsta HDMI1.4, HDCP2.2 |
||
|
EDID un DDC pārvaldība |
Atbalstiet EDID mācību funkciju un DDC komunikāciju |
||
|
Citas funkcijas |
Atbalsta izvades formāta iestatīšanu, neatkarīgu audio signāla pārraidi un karsto pieslēgšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-4O-OF |
|||
|
|
|||
|
Izejas signāls |
4-optiskās šķiedras signāls |
Enerģijas patēriņš |
32W |
|
Izvades savienotāji |
Optiskās šķiedras modulis |
Maksimālā likme |
10,2 Gbps |
|
Datu veidi |
DVI/HDMI |
temperatūra |
0 grāds -+50 grāds |
|
Relatīvais mitrums |
10%-90% |
Krāsu dziļums |
8 biti, 10 biti, 12 biti, 16 biti |
|
Izšķirtspēja |
Atbalsta 36 regulējamas izšķirtspējas ar augstāko izvades izšķirtspēju 4K @ 30Hz |
||
|
Optiskās šķiedras modulis |
|||
|
Interfeisa specifikācijas |
LC interfeiss |
||
|
Optiskās šķiedras signāls |
Viena režīma optiskās šķiedras maksimālais pārraides attālums ir 2 km, bet vairāku režīmu — 300 M. |
||
|
Pārraides attālums |
4K30 pārraides attālums: viena režīma optiskās šķiedras maksimālais pārraides attālums ir 2 KM, un vairāku režīmu pārraides attālums ir 300 M |
||
|
Citas funkcijas |
|||
|
Atbalstiet izvades formāta iestatīšanu, izmantojot instrukcijas, atbalstiet karsto pievienošanu un atvienošanu |
|||
|
Izejas signāla karte-VMC-4O-HBT |
|||
|
|
|||
|
Video izvade |
|||
|
Izejas signāls |
4-kanāls HDBT signāls |
Izvades līmenis |
TMDS 2,9 V-3, 3 V |
|
Izvades savienotāji |
RJ45, ar dzelteni zaļu divu krāsu indikatoru |
Izejas pretestība |
Diferenciālā līnija 100Ω |
|
Enerģijas patēriņš |
21W |
||
|
Audio izvade |
|||
|
Izejas signāls |
4-kanāla stereo signāls |
Izvades savienotāji |
3,5 mm audio ligzda |
|
Izejas pretestība |
75Ω |
Frekvences reakcija |
20 Hz-20K Hz |
|
kontrole |
|||
|
Vadības signāls |
4-RS232 vadības signāla veids |
Vadības ports |
3-kontaktu pievienojams spaiļu bloks |
|
protokols |
Atbalsta RS232 protokolu |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
10,2 Gbps |
|
Izšķirtspēja |
Bezšuvju atbalsts līdz 1080p |
Šķērsruna |
<-50dB@5MHz |
|
Pārraides attālums |
1080p Mazāks vai vienāds ar 70 m |
Pārslēgšanās ātrums |
200 ns (maksimums) |
|
Darba temperatūra |
-10 grāds -+40 grāds |
Relatīvais mitrums |
10%-90% |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
HDMI standarts |
Atbalsta HDMI1.4, saderīgs ar HDCP 2.2 |
||
|
EDID un DDC pārvaldība |
Atbalstiet EDID manuālo pārvaldību un DDC komunikācijas funkciju |
||
|
Izšķirtspēja |
Atbalsta 36 regulējamas izšķirtspējas ar augstāko izvades izšķirtspēju 1920×1080@60Hz |
||
|
Pārraides attālums |
1920×1080P60Hz pārraides attālums līdz 70 metriem |
||
|
Citas funkcijas |
Atbalsta izvades formāta, karstā spraudņa un PoH ārējā barošanas avota funkciju iestatīšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-2O-HBT-4K |
|||
|
|
|||
|
Video izvade |
|||
|
Izejas signāls |
2- veida HDBT signāls |
Izvades līmenis |
TMDS 2,9 V-3, 3 V |
|
Izvades savienotāji |
RJ45, ar dzelteni zaļu divu krāsu indikatoru |
Izejas pretestība |
Diferenciālā līnija 100Ω |
|
Enerģijas patēriņš |
21W |
||
|
Audio izvade |
|||
|
Izejas signāls |
2- veida stereo signāls |
Izvades savienotāji |
3,5 mm audio ligzda |
|
Izejas pretestība |
75Ω |
Frekvences reakcija |
20 Hz-20K Hz |
|
kontrole |
|||
|
Vadības signāls |
4-RS232 vadības signāla veids |
Vadības ports |
3-kontaktu pievienojams spaiļu bloks |
|
protokols |
Atbalsta RS232 protokolu |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
10,2 Gbps |
|
Izšķirtspēja |
Atbalsta līdz 4096 x 2 160@ 30 Hz |
Šķērsruna |
<-50dB@5MHz |
|
Pārraides attālums |
1080p mazāks vai vienāds ar 70 m, 4 K mazāks vai vienāds ar 40 m |
Pārslēgšanās ātrums |
200 ns (maksimums) |
|
Darba temperatūra |
-10 grāds -+40 grāds |
Relatīvais mitrums |
10%-90% |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
HDMI standarts |
Atbalsta HDMI1.4, saderīgs ar HDCP 2.2 |
||
|
EDID un DDC pārvaldība |
Atbalstiet EDID manuālo pārvaldību un DDC komunikācijas funkciju |
||
|
Izšķirtspēja |
Atbalsta 36 regulējamas izšķirtspējas ar augstāko izvades izšķirtspēju 4096 x 2 160@ 30 Hz |
||
|
Pārraides attālums |
Atbalstiet 4K līdz 40 M attālumam, 1080 P līdz 70 M |
||
|
Citas funkcijas |
Atbalsta izvades formāta, karstā spraudņa un PoH ārējā barošanas avota funkciju iestatīšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-4O-DV |
|||
|
|
|||
|
Izejas signāls |
4-DVI signāls |
Izvades līmenis |
TMDS 2,9 V-3, 3 V |
|
Izvades savienotāji |
Sieviešu ports DB24+5 |
Izejas pretestība |
75Ω |
|
Enerģijas patēriņš |
6W |
||
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
joslas platums |
4,95 Gbit/s |
|
Video signāls |
DVI, HDMI, VGA, C-VIDEO, YPbPr |
Maksimālā laika aizkave |
5nS(±1nS) |
|
Datu veidi |
8 biti |
Šķērsruna |
<-50dB@5MHz |
|
Izšķirtspēja |
36 regulējami līmeņi, līdz 1920×1200@60Hz |
Pārslēgšanās ātrums |
200ns (maks.) šķērsruna |
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
Audio iztveršanas ātrums |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID un DDC pārvaldība |
Atbalsta paplašināto displeja identifikāciju (EDID) un displeja datu kanālu (DDC), izmantojot DVI un HDMI standartus |
||
|
HDCP pārvaldība |
Atbalsta augsta joslas platuma digitālā satura aizsardzību (HDCP) un izmanto DVI un HDMI1.3 standartus |
||
|
Citas funkcijas |
Atbalsta izvades formāta iestatīšanu un karsto pieslēgšanu, izmantojot komandas |
||
|
Izvades signāla karte-VMC-4O-HD |
|||
|
|
|||
|
Izejas signāls |
4-kanāls HDMI signāls (saderīgs ar DVI), 4-kanāls analogais audio signāls |
Enerģijas patēriņš |
8W |
|
Izvades savienotāji |
Ierakstiet A 19-kontaktu, 3-kontaktu pievienojamu spaiļu bloku |
Krāsu dziļums |
8 biti |
|
Signāla veids |
HDMI, DVI-D |
joslas platums |
6,75 Gpbs |
|
temperatūra |
0 grāds - +50 grāds |
mitrums |
10% - 90% |
|
Izšķirtspēja |
36 regulējamas izšķirtspējas, līdz 1920×1200@60Hz |
||
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
standarta |
Atbalsta HDMI1.3, saderīgs ar HDCP |
||
|
EDID un DDC pārvaldība |
Atbalstiet EDID mācību funkciju un displeja datu kanālu (DDC) |
||
|
Citas funkcijas |
Atbalstiet izvades formāta iestatīšanu, izmantojot instrukcijas, atbalstiet karsto spraudni |
||
|
Izejas signāla karte-VMC-4O-VG |
|||
|
|
|||
|
Video izvade |
|||
|
Izejas signāls |
4-VGA signāls |
Slēdža veids |
Vertikālā atstarpe |
|
Izvades savienotāji |
15-tapas D veida sieviešu ports |
Izvades līmenis |
{{0}}.5-2.0Vp-p |
|
Izejas pretestība |
75Ω |
Izšķirtspēja |
36 regulējamas izšķirtspējas, līdz 1920×1200@60Hz |
|
Signāla veids |
Atbalsta VGA, YPBPR, C-VIDEO signāla formātus |
||
|
Audio izvade |
|||
|
Izejas signāls |
4 analogo audio signālu kanāli |
Izejas pretestība |
75Ω |
|
Izvades savienotāji |
3-kontaktu pievienojams spaiļu bloks |
Frekvences reakcija |
20 Hz-20K Hz |
|
konvencionālais |
|||
|
Ieguvums |
0 dB |
Pārslēgšanās ātrums |
200ns (maks.) |
|
Šķērsruna |
<-50dB@5MHz |
Enerģijas patēriņš |
6W |
|
Citas funkcijas |
Atbalsta izvades formāta iestatīšanu un karsto pieslēgšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-4O-AV |
|||
|
|
|||
|
Izejas signāls |
4-kanāls CVBS signāls, 4-kanāla analogais audio signāls |
Izšķirtspēja |
480I un 576I divas izšķirtspējas ir regulējamas |
|
Izvades savienotāji |
BNC savienotājs, 3-kontaktu pievienojams spaiļu bloks |
Izvades audio formāts |
stereo |
|
Enerģijas patēriņš |
9W |
Pārraides attālums |
Mazāks vai vienāds ar 100 m (lūdzu, izmantojiet augstas kvalitātes vadu) |
|
konvencionālais |
|||
|
Audio trokšņu grīda |
-80dB |
Maksimāli audio kropļojumi |
2.0V |
|
Darba temperatūra |
0 grāds - +50 grāds |
Relatīvais mitrums |
10% - 90% |
|
joslas platums |
6,75 Gbps |
Standarta |
Atbalsta PAL un NTSC formātus |
|
Citas funkcijas |
Atbalsta izvades formāta iestatīšanu un karsto pieslēgšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-4O-SD |
|||
|
|
|||
|
Izejas signāls |
4-kanāla SDI signāls (katram ir viena SDI cilpas izeja) |
Izvades līmenis |
TMDS 2,9 V-3, 3 V |
|
Izvades savienotāji |
BNC savienotāji |
Izejas pretestība |
75Ω |
|
Video signāls |
SDI, HD-SDI, 3G-SDI |
Enerģijas patēriņš |
15W |
|
Izšķirtspēja |
7 regulējamas izšķirtspējas, līdz 1920×1200@60Hz |
||
|
konvencionālais |
|||
|
Krāsu dziļums |
8&10&12 biti |
Darba attālums |
1080p mazāks vai vienāds ar 100 m (lūdzu, izmantojiet augstas kvalitātes vadu) |
|
joslas platums |
6,75 Gbps |
Maksimālā izšķirtspēja |
1080p@60Hz |
|
Darba temperatūra |
0 grāds - +50 grāds |
Relatīvais mitrums |
10% - 90% |
|
Citas funkcijas |
Atbalsta izvades formāta iestatīšanu un karsto pieslēgšanu, izmantojot komandas |
||
|
Izejas signāla karte-VMC-4O-HV |
|||
|
|
|||
|
Izejas signāls |
2-ceļš HDMI signāls (saderīgs ar DVI); 2-VGA signāls; 4-kanāla stereo audio signāls |
Enerģijas patēriņš |
8W |
|
Izvades savienotāji |
A tipa 19-kontaktu spraudnis; 15-kontakta D veida sieviešu savienotājs; 3-kontaktu pievienojams spaiļu bloks |
||
|
Izšķirtspēja |
36 regulējamas izšķirtspējas, līdz 1920×1200@60Hz |
||
|
konvencionālais |
|||
|
HDMI ports: |
|||
|
Krāsu dziļums |
8 biti |
Signāla veids |
HDMI, DVI-D |
|
joslas platums |
6,75 Gpbs |
temperatūra |
0 grāds - +50 grāds |
|
mitrums |
10% - 90% |
||
|
Audio formāts |
Iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus, ārējā audio atbalsta PCM formātu |
||
|
standarta |
Atbalsta HDMI1.3, saderīgs ar HDCP |
||
|
EDID un DDC pārvaldība |
Atbalstiet EDID mācību funkciju un DDC komunikācijas funkciju |
||
|
VGA ports: |
|||
|
Izvades līmenis |
{{0}}.5-2.0Vp-p |
Izejas pretestība |
75Ω |
|
Signāla veids |
VGA, YPBPR, C-VIDEO |
||
|
Slēdža veids |
Vertikālā atstarpe |
Frekvences reakcija |
20 Hz-20K Hz |
|
Ieguvums |
0 dB |
Šķērsruna |
<-50dB@5MHz |
|
Pārslēgšanās ātrums |
200ns (maks.) |
||
|
Joslas platums |
YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170 MHz |
||
|
Video signāls |
VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO |
||
|
cits |
|||
|
Atbalsta izvades formāta iestatīšanu un karsto pieslēgšanu, izmantojot komandas |
|||
|
Signāla priekšskatījuma karte-VMC-4P-OB |
|||
|
|
|||
|
saskarne |
2 RJ45 porti |
Priekšskatījuma iespēja |
Var priekšskatīt 4 video avotus vienlaikus |
|
Protokoli un standarti |
H.264 kodēšanas tehnoloģija, standarta RTSP protokols |
Enerģijas patēriņš |
15W |
|
Izšķirtspēja |
Katra video atskaņošanas kanāla izšķirtspēja var sasniegt 720p, un priekšskatījuma izšķirtspēju var mainīt, izmantojot komandas |
||
|
kontrole |
Atbalsta matricas vadību, atbalsta izslēgšanas atmiņas funkciju |
||
|
IP dekodētāja karte VMC-4I IP |
|||
|
|
|||
|
saskarne |
2 RJ45 porti |
Dekodēšanas iespēja |
Atbalsts 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz dekodēšana |
|
Audio interfeiss |
Audio ieeja 1/2/3/4: rezervēts ārējais audio interfeiss |
Enerģijas patēriņš |
1 3 W |
|
Izšķirtspēja |
Atbalstiet rtsp/rtp/rtpo TCP piekļuvi |
cits |
Ar izslēgtu atmiņu |
|
kontrole |
Atbalsta onvif2.6 protokolu, atbalsta onvif ierīces identifikāciju, atbalsta onvif protokola straumes piekļuvi, atbalsta onvif PTZ vadību |
||
|
HDMI signāla 70 m HDBaseT raidītājs-VHBT-HD-70T |
|||
|
|
|||
|
Izmantošanai ar HDBaseT ievades karti un 4K HDBaseT ievades karti |
|||
|
ievadiet |
1-HDMI |
Ievades savienotāji |
Ierakstiet A 19-kontaktu spraudni |
|
Izvade |
1 -way HDBaset |
Izvades savienotāji |
RJ-45 termināļi |
|
Vadības interfeiss |
1 kanāls IR IN, 1 kanāls IR OUT, 1 divvirzienu RS232 |
Kontroles funkcijas |
Atbalstiet CEC, IR, RS232 divvirzienu caurspīdīgu pārraidi |
|
standarta |
Saderīgs ar HDCP2.2 un HDMI1.4 standartiem |
Izšķirtspēja |
Atbalsta līdz 3840×2160@30Hz |
|
Darba temperatūra |
0~50 grādi |
mitrums |
10% ~ 90% |
|
Maksimālais enerģijas patēriņš |
14W |
Izmēri (mm) |
115L x 109W x 16.2H |
|
Pārraides attālums |
1920×1080P60Hz pārraides attālums līdz 70 metriem, 3840×2160@30Hz pārraides attālums līdz 40 metriem |
||
|
cits |
Atbalstiet divvirzienu PoC funkciju un RS232 programmaparatūras jaunināšanu |
||
|
HDMI signāla 70 m HDBaseT uztvērējs-VHBT-HD-70R |
|||
|
|
|||
|
Izmantojiet ar HDBaseT izvades karti, 4K HDBaseT izvades karti |
|||
|
ievadiet |
1 -way HDBaset |
Ievades savienotāji |
Ierakstiet A 19-kontaktu spraudni |
|
Izvade |
1-HDMI |
Izvades savienotāji |
RJ-45 termināļi |
|
Vadības interfeiss |
1 kanāls IR IN, 1 kanāls IR OUT, 1 divvirzienu RS232 |
Kontroles funkcijas |
Atbalstiet CEC, IR, RS232 divvirzienu caurspīdīgu pārraidi |
|
standarta |
Saderīgs ar HDCP2.2 un HDMI1.4 standartiem |
Izšķirtspēja |
Atbalsta līdz 3840×2160@30Hz |
|
Darba temperatūra |
0~50 grādi |
mitrums |
10% ~ 90% |
|
Maksimālais enerģijas patēriņš |
14W |
Izmēri (mm) |
115L x 109W x 16.2H |
|
Pārraides attālums |
1920×1080P60Hz pārraides attālums līdz 70 metriem, 3840×2160@30Hz pārraides attālums līdz 40 metriem |
||
|
cits |
Atbalstiet divvirzienu PoC funkciju un RS232 programmaparatūras jaunināšanu |
||
