Pārskats
Tendzone VHM{0}}D video sienas kontrolieris ir jaunas paaudzes viedās attēlu apstrādes iekārtas, ko nesen ir izlaidis mūsu uzņēmums. Tīrā aparatūras FPGA dizaina arhitektūra atbalsta vairāku kanālu Full HD signālu logus, superpozīciju un viesabonēšanas displeju; tas var ne tikai parādīt dinamisku attēlu vairākos ekrānos, bet arī parādīt vairākus dinamiskus attēlus vienā ekrānā, lai sasniegtu vairāku logu savienošanas funkciju; attēlam ir īpaši zems latentums, bez diskretizācijas un kadru zuduma, tādējādi nodrošinot perfektu attēla prezentāciju.
Tas ir īpaši izstrādāts gadījumiem, kad nepieciešams kvalitatīvs vairāku video attēlu attēlojums, un ir piemērots dažādām nozarēm, piemēram, drošības uzraudzībai, militārajai vadībai, izglītībai un pētniecībai, valsts aģentūrām, informācijas publicēšanai, reklāmas medijiem, izstādēm, sadzīves tehnikas tirdzniecībai, izrādes un izklaide utt.
Funkcijas
- Pilna aparatūras FPGA arhitektūra, modulārs dizains, hibrīda spraudņu struktūra, bez iegultās operētājsistēmas un lieliska attēlu apstrādes veiktspēja;
- Atbalstiet netraucētu pārslēgšanu bez melna ekrāna, iestrēguša ekrāna, trīces, plīsumiem utt. pārslēgšanas procesa laikā;
- Atbalsta LCD un LED liela ekrāna savienošanu;
- Atbalsta vairāku signālu formātu ieeju, 4K@60Hz HDMI/DP ieeju, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Atbalsta izvadi jebkurā izšķirtspējā. 4K izvades karte atbalsta maksimālo izšķirtspēju 4096x2160@30, maksimālo izšķirtspēju 4096 pikseļi un ne vairāk kā 3840 pikseļus. 2K izvades karte atbalsta maksimālo izšķirtspēju 1920x1200@60, ne vairāk kā 2560 pikseļus un ne vairāk kā 1920 pikseļus.
- Vadības režīms: WEB, RS232 seriālais ports un LAN ports;
- Seriālā porta komandas var realizēt ainas izsaukšanu, ainas saglabāšanu, sižetu pārslēgšanu, signāla pārslēgšanu, vaicājumu un IP iestatījumus utt.
- Atbalstiet ieejas signāla avota OSD pielāgoto rakstzīmju displeja funkciju, varat iestatīt rakstzīmju fontu, izmēru, krāsu, caurspīdīgumu, pozīciju utt.
- Atbalsta WEB vadību, atbalsta datorus, mobilos tālruņus, planšetdatorus un citas sistēmas vadības ierīces, kā arī saderīgs ar vairākām pārlūkprogrammām. Izmantojot WEB lietotāja interfeisu, var realizēt signālplates savienojuma noteikšanu, signāla pārslēgšanu, skatuves izsaukumu, ainas saglabāšanu, sižetu aptauju, tiešsaistes jaunināšanas pārvaldību, rūpnīcas atiestatīšanu utt. (uzlabotā vadības karte);
- Atbalsta ievades avota signāla priekšskatījumu un liela ekrāna attēla atbalss displeju (uzlabota vadības karte);
- Atbalsta ritināšanas subtitru displeju un īpaši augstas izšķirtspējas fona kartes displeju (uzlabota vadības karte);
- Atbalsta visu ievades signālu noteikšanu reāllaikā, ļaujot lietotājiem viegli novērot un noteikt ievades signālu piekļuves statusu;
- Atbalsta patvaļīgu logu atvēršanu, pārklājumu, viesabonēšanu, sadalīšanu, tālummaiņu, attēlu izstiepšanu un izgriešanu;
- Atbalsta displeju attēls attēlā, attēla pārklājuma displeju, vairāku ekrānu viena ekrāna displeju un liela ekrāna savienošanas funkcijas;
- Pārklājuma loga slāņu secību un rekvizītu iestatījumus var realizēt, izmantojot resursdatora programmatūru;
- Izvades displeja ekrāns atbalsta līdz 8 logiem vienā ekrānā;
- Viens ievades avots atbalsta patvaļīgu logus;
- Ievades un izvades plates atbalsta karsto maiņu;
- Atbalstiet sižetu saglabāšanu, sižetu izsaukšanu, sižetu priekšskatījumu un sižetu aptauju;
- Atbalstīt savienojuma konfigurācijas importu un eksportu;
- Atbalsta apgriešanu un jebkuras signāla avota pozīcijas attēlošanu, un viens un tas pats signāls var atbalstīt četras apgriešanas;
- Atbalstiet iepriekš iestatītu loga atvēršanas režīmu un elastīgu zvanu;
- Atbalsta visas iekārtas tiešsaistes jaunināšanu, atvieglojot apkopi un kapitālo remontu.
Populāri tagi: 9 karšu moduļu video sienas kontrolieris, Ķīna 9 karšu moduļu video sienas kontrolieris ražotāji, piegādātāji, rūpnīca
SPECIFIKĀCIJAS
|
Vispārējais sniegums |
|
|
Šasijas specifikācijas |
3 U |
|
Ievades kartes slots |
3 |
|
Izvades kartes slots |
6 |
|
Maksimālais ievades kanālu skaits |
12 |
|
Maksimālais izvades kanālu skaits |
24 |
|
Ievades izšķirtspēja |
Augstākā atbalstītā izšķirtspēja ir 3840×2160@60Hz |
|
Izvades izšķirtspēja |
Maksimālā atbalstītā izšķirtspēja 4096x2160@30 Hz |
|
Logu skaits |
Viens ekrāns atbalsta līdz 8 ekrāniem |
|
Ievade |
|
|
1 HDMI/1 DP (Izvēlieties vienu) |
Atbalsta HDMI 2.{1}} , atbalsta DP1.2 , saderīgs ar HDCP , izšķirtspēja atbalsta 4096*2160@60Hz un 3840*2160@60Hz |
|
2-kanāls DP |
Atbalsts DP1.1, izšķirtspēja atbalsta 4096*2160@30Hz un 3840X2160@30 , |
|
2-kanāls HDMI |
Atbalsta HDMI 1.4, saderīgs ar HDCP, izšķirtspēja atbalsta 4096*2160@30Hz un 3840*2160@30Hz |
|
4-kanāls HDMI |
Atbalsta HDMI 1.3, saderīgs ar HDCP, izšķirtspēja atbalsta 1920 x 1200 @ 60Hz |
|
4-kanāls DVI |
DVI ir saderīgs ar HDMI, atbalsta HDCP standartu un atbalsta izšķirtspēju 1920 x 1200 @ 60Hz , |
|
4-kanāls VGA |
VGA signāla standarts, izšķirtspēja atbalsta 1920x1080P @ 60Hz , |
|
4-kanāla SDI |
Savietojams ar HD-SDI, 3G SDI, SD I, izšķirtspēja atbalsta 1920x1080P @ 60Hz |
|
4-CVBS kanāls |
CVBS signāla formāts, izšķirtspēja atbalsta PAL: 720x576I, NTSC: 720x480I |
|
Pamata vadības karte |
Atbalstiet vietējo loģisko vadību, 232 vadību, piemēram, logu atvēršanu, viesabonēšanu utt. 2. Atbalstiet RS232 ātru centrālo vadību 3. Atbalstiet RS232 cilpas vadību |
|
Uzlabotā vadības karte |
Pamatkarte, subtitri, atbalss (8 kanāli), priekšskatījums, WEB funkcijas vienā, ieskaitot bāzes versijas vadības kartes funkciju |
|
Izvade |
|
|
DVI |
DVI ir saderīgs ar HDMI, ar maksimālo izšķirtspēju 1920x1200 @ 60Hz , atbalsts 1920×1200@60Hz |
|
HDMI |
Savietojams ar HDMI, DVI-D, atbalsta HDMI 1.3, izšķirtspēja līdz 1920x1200 @ 60Hz , izšķirtspēja atbalsta HDMI 1.3 , atbalsts 1920×1200@60Hz |
|
4k HDMI |
Video signāla formāts atbalsta HDMI 1.4, un maksimālā izšķirtspēja atbalsta 4096x2160@30Hz |
|
Otur |
|
|
Šasijas konstrukcija |
2 sloti ievades kanāliem, 3 sloti izvades kanāliem |
|
Šasijas izmērs (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Svars (kg) |
5.8 |
|
Enerģijas patēriņš (W) |
2 5 |
|
barošanas avots |
Divkāršs barošanas avots, 100V ~ 240V maiņstrāva, 50/60Hz |
|
Kontrole |
|
|
RS232 vadība |
DB9 seriālā porta interfeiss |
|
TCP/IP kontrole |
Atbilst TCP/IP protokolam |
|

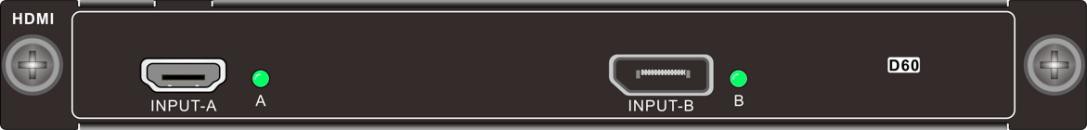

HDMI2.0 ievades karte — VMH-1I-HD-4K |
|
|
|
Atbalsta HDMI2.{1}}, saderīgs ar HDCP, atbalsta DP1.2 |
|
Maksimālā ievades izšķirtspēja 3840x2160 @ 60Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Dubultā 4K DP ievades karte — VMH-2I-DP-4K |
|
|
|
Atbalsts DP1.1, saderīgs ar HDCP |
|
Maksimālā ievades izšķirtspēja 3840x2160 @ 30Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Divkāršā 4K HDMI ievades karte — VMH-2I-HD-4K |
|
|
|
Atbalsta HDMI, DVI-D signāla formātus, atbalsta HDMI standartus, saderīgs ar HDCP |
|
Maksimālā ievades izšķirtspēja 3840x2160 @ 30Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Četru kanālu HDMI ievades karte — VMH-4I-HD |
|
|
|
Atbalsta HDMI, DVI-D signāla formātus, atbalsta HDMI standartus, saderīgs ar HDCP |
|
Maksimālā ievades izšķirtspēja 1920x1200 @ 60Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Quad DVI ievades karte-VMH-4I-DV |
|
|
|
Atbalsta HDMI, DVI-D signāla formātus, atbalsta HDMI1.3, saderīgs ar HDCP |
|
Maksimālā ievades izšķirtspēja 1920x1200 @ 60Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|

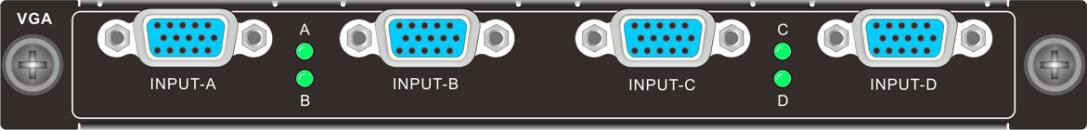

Quad VGA ievades karte-VMH-4I-VG |
|
|
|
Atbalsta VGA signāla formātu |
|
Maksimālā ievades izšķirtspēja 1920x1080 @ 60Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Četru kanālu SDI ievades karte-VMH-4I-SD |
|
|
|
Atbalsta SDI signāla formātu, ieejas un izejas signāla pārraides attālumu līdz 100 m |
|
Maksimālā ievades izšķirtspēja 1920x1080 @ 60Hz |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|

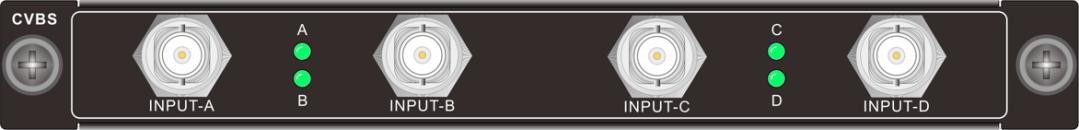

Četru kanālu CVBS ievades karte-VMH-4I-AV |
|
|
|
Atbalsta CVBS signāla formātu, adaptīvo PAL un NTSC |
|
Atbalsta izšķirtspēja PAL: 720x576I, NTSC: 720x480I |
|
Viens ieejas signāls atbalsta patvaļīgu logu iestatīšanu |
|
Atbalsta ievades signāla rakstzīmju pārklājuma funkciju |
|
Ar iegulto EDID pārvaldības tehnoloģiju atbalsta DDC vadību |
|
Ar izslēgšanas taupīšanas funkciju |
|
Quad DVI audio ievades karte-VMH-4I-DVA |
|
|
|
4-DVI ievades signāls (DVI interfeiss ar audio) |
|
Savienotājs: DVI-I sieviešu ports |
|
Normāls darba jaudas patēriņš: 7,1W |
|
Video signāla formāts: saderīgs ar HDMI, DVI-D |
|
Standarts: atbalsts HDMI1.3, saderīgs ar HDCP |
|
Ievades izšķirtspēja: līdz 1920x1200 @ 60Hz |
|
Audio signāla formāts: iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus |
|

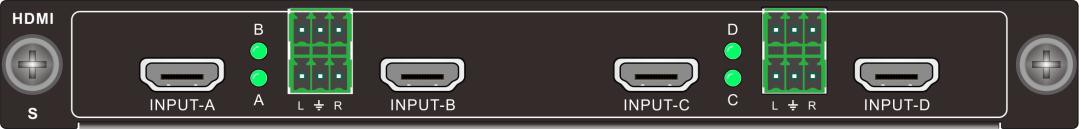

Četru kanālu HDMI audio ievades karte-VMH-4I-HDA |
|
|
|
4-kanāla HDMI ieejas signāls, 4-kanāla analogais iegultais audio signāls |
|
Savienotājs: A tipa 19-kontaktdakša, audio Phoenix terminālis |
|
Normāls darba jaudas patēriņš: 9W |
|
Video signāla formāts: saderīgs ar HDMI, DVI-D |
|
Standarts: atbalsts HDMI1.3, saderīgs ar HDCP |
|
Ievades izšķirtspēja: līdz 1920x1200 @ 60Hz |
|
Audio signāla formāts: iegultais audio atbalsta PCM, Dobly Digital, DTS, DTS-HD formātus; ārējā audio atbalsta PCM formātu, PCM 48KHz |
|
Četru kanālu IP dekodēšanas karte-VMH-4I-IP |
|
|
|
1 RJ45 ievades interfeiss, atbalsta H.264/H.265/RTSP/RTP standarta protokola dekodēšanu; 1 2K HDMI ieeja |
|
RJ45 atbalsta 3840*2160@30 izšķirtspējas dekodēšanu; HDMI atbalsta līdz pat 1920*1200 izšķirtspējas ievadi |
|
Atbalsta piekļuvi tīkla kamerām no galvenajiem tirgū esošajiem ražotājiem (Hikvision, Dahua utt.); atbalsta 1-kanālu 4K30Hz vai 2-kanālu 4K@24Hz, vai 4-kanālu 1080P@60Hz, vai 9-kanālu 1080P@25Hz, vai 16-kanālu 720P @25Hz vai 32-kanāla D1 dekodēšana tīkla signāla dekodēšana un sienas displejs |
|
Atbalsta vairākus ekrāna displejus, tostarp 1 ekrānu, 4 ekrānus, 9 ekrānus, 16 ekrānus, 36 ekrānus un pielāgotus sadalījumus |
|
Atbalstiet ONVIF, RTSP un citus tīkla straumēšanas protokolus |
|
Atbalsta jebkuras atsevišķas video straumes palielināšanu, lai aizpildītu logu |
|
Atbalsta vienu ievades signālu Atbalsta patvaļīgu logu |
|
Atbalstiet tīkla kameru PTZ vadību |
|

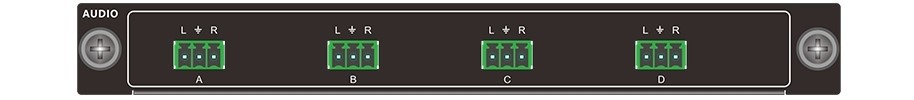

Četru kanālu neatkarīga audio izvades karte-VMH-4O-AD |
|
|
|
4-kanāls Phoenix termināļa analogā audio izeja |
|
Savienotājs: 3-piespraudiet spraudkontaktu |
|
Izvades ports: 4-way Auido izvades ports |
|
Atbalstiet neatkarīgu audio pārslēgšanu vai saistītās video sienas grupas sinhrono pārslēgšanu |
|
Atbalsta izvades skaļuma regulēšanu |
|
Atbalstiet ainas saglabāšanu un zvanīšanu |
|
Atbalsta PCM audio formātu, audio iztveršanas frekvence ir 48KHz |
|
Ievades terminālis atbalsta iegulto vai ārējo audio |
|
Ar izslēgšanas atmiņas funkciju |
|

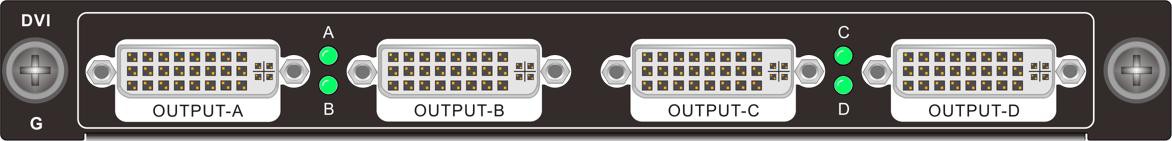

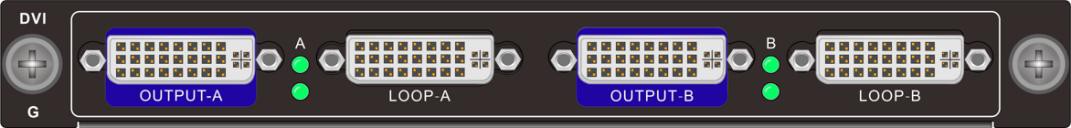

Quad DVI izvades karte (divi slāņi) — VMH-4O-DV |
|
|
|
Atbalsta DVI, HDMI signāla formātus |
|
Maksimālā izvades izšķirtspēja ir 1920x1200 @ 60Hz, un tā atbalsta pielāgotu izvades izšķirtspēju |
|
Izvades ekrāns atbalsta vairākas funkcijas, piemēram, savienošanu, sadalīšanu, pārklājumu, tālummaiņu, stiepšanu, griešanu, attēlu attēlā, viesabonēšanu utt. |
|
Izejas ārējais viena displeja ekrāns atbalsta līdz 2 displeja logiem |
|
Ar izslēgšanas atmiņas funkciju |
|
Četru kanālu HDMI izvades karte (divi slāņi) -VMH-4O- HD |
|
|
|
Atbalsta DVI, HDMI signāla formātus |
|
Maksimālā izvades izšķirtspēja ir 1920x1200 @ 60Hz, un tā atbalsta pielāgotu izvades izšķirtspēju |
|
Izvades ekrāns atbalsta vairākas funkcijas, piemēram, savienošanu, sadalīšanu, pārklājumu, tālummaiņu, stiepšanu, griešanu, attēlu attēlā, viesabonēšanu utt. |
|
Izejas ārējais viena displeja ekrāns atbalsta līdz 2 displeja logiem |
|
Ar izslēgšanas atmiņas funkciju |
|

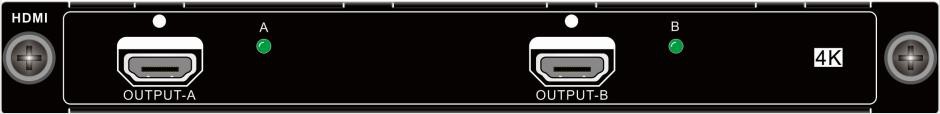

Dubultā 4K HDMI izvades karte (divi slāņi) — VMH-2O-HD-4K |
|
|
|
Atbalsta DVI, HDMI signāla formātus |
|
Maksimālā izvades izšķirtspēja atbalsta līdz 4096x2160@30Hz un atbalsta pielāgotu izvades izšķirtspēju |
|
Izvades ekrāns atbalsta vairākas funkcijas, piemēram, savienošanu, sadalīšanu, pārklājumu, tālummaiņu, stiepšanu, griešanu, attēlu attēlā, viesabonēšanu utt. |
|
Izejas ārējais viena displeja ekrāns atbalsta līdz 2 displeja logiem |
|
Ar izslēgšanas atmiņas funkciju |
|
Divu kanālu DVI izvades karte (četri slāņi) — VMH-2O-DV |
|
|
|
2-DVI izejas signāls |
|
Savienotājs: DVI-I sieviešu ports |
|
Normāls darba jaudas patēriņš: 8,8W |
|
Video signāla formāts: DVI saderīgs ar HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Slāņu atlase: atbalsta 4 2K signāla slāņus vai 2 4K@30 signāla slāņus vai 1 4K@60 signāla slāni |
|
Divu kanālu HDMI izvades karte (četri slāņi) -VMH-2O-HD |
|
|
|
2-ceļš HDMI izvades signāls; |
|
Savienotājs: A tipa 19-kontaktdakša; |
|
Normāls darba jaudas patēriņš: 8,8W; |
|
Video signāla formāts: saderīgs ar HDMI, DVI-D; |
|
Standarts: atbalsts HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Viena kanāla DVI izvades karte (astoņi slāņi) -VMH-1O-DV |
|
|
|
1-kanāla DVI izejas signāls; |
|
Savienotājs: DVI-I sieviešu ports; |
|
Normāls darba jaudas patēriņš: 8,8W; |
|
Video signāla formāts: DVI saderīgs ar HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Slāņu izvēle: atbalsta 8-kanāla 2K signāla slāņus vai 4-kanāla 4K@30 signāla slāņus vai 2-kanāla 4K@60 signāla slāņus; |
|
Viena kanāla HDMI izvades karte (astoņi slāņi) -VMH-1O-HD |
|
|
|
1 HDMI izejas signāls; |
|
Savienotājs: A tipa 19-kontaktdakša; |
|
Normāls darba jaudas patēriņš: 8,8W; |
|
Video signāla formāts: saderīgs ar HDMI, DVI-D; |
|
Standarts: atbalsts HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Pamata versijas kontroles karte -VMH-CC-DE |
|
|
|
Atbalstiet vietējo loģisko vadību, piemēram, logu atvēršanu, viesabonēšanu utt. |
|
Atbalstiet RS232 ātru centrālo vadību |
|
Atbalsta RS232 cilpas vadību |
|
Uzlabotā vadības karte -VMH-CC-AE |
|
|
|
Atbalstiet vietējo loģisko vadību, piemēram, logu atvēršanu, viesabonēšanu utt. |
|
Atbalstiet RS232 ātru centrālo vadību |
|
Atbalsta RS232 cilpas vadību |
|
Atbalstiet augstas izšķirtspējas bāzes karti |
|
Atbalstiet subtitru ritināšanu |
|
Atbalsta priekšskatījuma atbalsi |
|
Iebūvēta WEB cilvēka un datora mijiedarbības saskarnes vadība, humanizēts dizains, atbalsta datorus, mobilos tālruņus, planšetdatorus un citas sistēmas vadības ierīces, kā arī ir savietojams ar vairākām pārlūkprogrammām, padarot darbību ērtāku |
|
Izmantojot WEB lietotāja interfeisu, var realizēt signāla paneļa savienojuma noteikšanu, signāla pārslēgšanu, signāla priekšskatījumu, ainas izsaukumu, ainas saglabāšanu, ainas aptauju, tiešsaistes jaunināšanas pārvaldību, rūpnīcas atiestatīšanu utt. |
|
Daudzfunkcionāla vides kontroles karte-VMH-IO-FDE |
|
|
|
Signāla interfeiss: 1 3-pin Phoenix RS485 interfeiss, 1 RS232 vīrieša savienotājs, 1 IR IN uztvērējs, 1 IR OUT 3,5 mm interfeiss, 2 IO 3-pin Phoenix saskarnes, 1 RJ45 saskarne, 1 atiestatīšanas poga |
|
Atbalsta vairāku portu protokolu pārsūtīšanu viens otram; atbalsta no tīkla uz seriālo portu, seriālo portu uz tīklu, no tīkla uz tīklu, no IO uz tīklu seriālo, infrasarkano vadību, infrasarkano staru apmācību |
|
Atbalsta vairākus datu pārraides ātrumus |
|
Katrs ports var atbalstīt līdz 30 pakešu pārsūtīšanu |
|
Pārsūtīšanas izvades kontrole, var kontrolēt dažādas perifērijas ierīces, var izstrādāt savu saskarni |
|
Atbalstiet infrasarkano staru mācīšanos |
|
Ar izslēgšanas taupīšanas funkciju |
