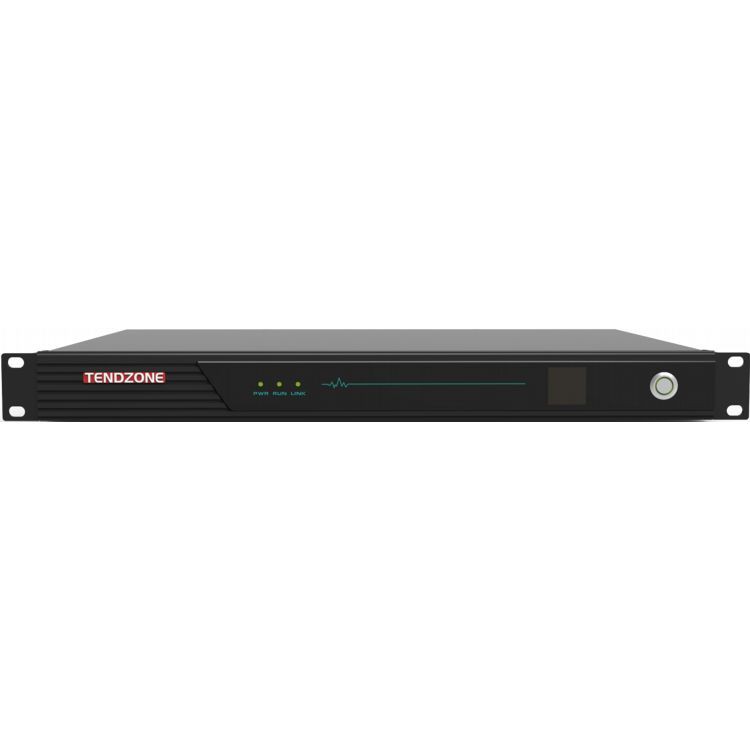

CIMBER-1008 Pārskats
CLIMBER-1008 ir jaunākais 9-in{2}} daudzfunkcionālais termināļa resursdators, ko izstrādājis Tendzone, izmantojot daudzu gadu pieredzi integrētu produktu izstrādē. CLIMBER-1008 ietver plašu funkciju klāstu, tostarp: perifērijas vides kontrole, video matricas komutācija, audio procesors, jaudas pastiprinātājs, PoE slēdzis, attālās videokonferences, vietējā ierakstīšana un apraide, centralizēta skārienvadība, dalītās sistēmas ievades un izvades kodeki. ,IPC Access utt. Šīs funkcijas padara CLIMBER-1008 par ideālu risinājumu multimediju konferenču telpām, viedajām klasēm, lekciju zālēm un daudzfunkcionālām vietām. Tā atbalsta dažādus darbības scenārijus, ļaujot lietotājiem vadīt vietējās sanāksmes, attālinātas konferences, tiešraides, apmācības, uzraudzību un mācības.
CLIMBER{0}} var darboties neatkarīgi tīklā, inteliģenti saskaroties ar plašu audio un video multivides perifērijas ierīču klāstu, kā arī vides kontroles ierīcēm. Šis dizains ne tikai ietaupa aprīkojuma vietu, bet arī nodrošina lietotājiem dažādas ērtas un intuitīvas darbības saskarnes.
Sērija CLIMBER-1008 ir aprīkota ar jaunas paaudzes multivides apstrādes mikroshēmām, kas ievērojami uzlabo apstrādes iespējas, atbalstot H265 4K@60 video kodekus. Šis uzlabojums nodrošina uzlabotu attēla un skaņas kvalitāti, nodrošinot lietotājiem augstas izšķirtspējas pieredzi.

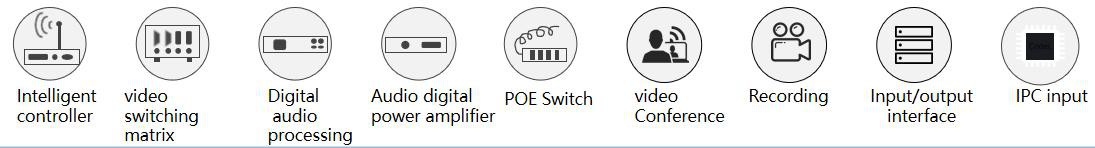

Funkcijas
Viedā centralizētā vadība:
- Integrēta multivides iekārtu kontrole, izmantojot konferences planšetdatoru, lai panāktu savu audio un video, video konferences, ierakstīšanu un apraidi, trešo pušu perifērijas ierīču vienotu pārvaldību;
- Ar parastajām centrālajām vadības saskarnēm, piemēram, RS232/485/IR/IO/RELAY.
- Atbalsta Zigbee IoT protokola vadību.
- Atbalsta divvirzienu vadību, izmantojot vienu seriālo saiti.
- Apvieno vadu vadību ar bezvadu IoT vadību, lai novērstu traucējumus un atvienošanu no vairoga.
Augsta izšķirtspēja4K video matrica
- 4 in 2 out 4K60 HD bezšuvju komutācijas video matrica
- Atbalstiet dažādas ainas lietojumprogrammas, piemēram: multivides konferenču telpu, multivides klasi un citas ainas,
- atbalsta vietējo centralizēto vadību, displeju, skaņas pastiprināšanu un citas vajadzības
- Atbalsta Multimedia Information Distributed Interactive System platformas (MIDIS) kodeku tehnoloģiju un tiek izmantota kā izplatīta vienas ievades/izvades saskarnes iekārta;
Digitālais audio procesors
- 8-ieeja-4-izeja ar pilnu funkciju audio interfeisu, iebūvētu tīkla audio un HDMI audio,
- Iebūvēts 5A audio algoritms, kas efektīvi novērš reverberāciju un troksni klases vidē.
- Iebūvēts digitālais pastiprinātājs ar nominālo jaudu 2*100W.
Video konferences:
- Videokonferenču terminālis ar lokālo ierakstīšanas un atskaņošanas funkciju
- Atbalsta attālos interaktīvos SIP zvanus, kas atbilst attālinātās audio un video divvirzienu mijiedarbības prasībām
- izvēles iebūvēta vairāku pušu interaktīvā autorizācija, atbalsta piekļuve standarta protokola trešās puses videokonferenču platformai;
POE tīkla slēdzis:
- Atbalsta IPC barošanas avotu, attēlu un vadību vienā līnijā,
- atbalstīt TCP/UDP tīkla vadības trešās puses ierīces,
- var nodrošināt API saskarnes dokumentus;
Vietējā ierakstīšana un atskaņošana:
- Atbalsta 4 līdz 6 vietējo video straumju ierakstīšanu, sapulču ierakstīšanu un video glabāšanu.
Ievades/izvades interfeiss:
- atbalsta piekļuvi multivides sadalītai interaktīvai sistēmai sadalītai plānošanas komandai;
IPC piekļuve:
- Atbalstiet 12 IPC video piekļuvi, kā arī vietējai izvadei, ierakstīšanai utt.
Stabilsun uzticams
- Tiek izmantota iegultā Linux sistēma, kurā nav vīrusu invāzijas.
- Saimnieks pieņem nesēja līmeņa struktūras dizainu, produkts ir stabils un uzticams, piemērots 7 * 24 stundu ilgam darbam.
- Ierīci var uzstādīt 1U skapī vai neatkarīgi. Tiek parādīts LCD ekrāns priekšējā panelī
- Divi barošanas slēdži, viens cietās strāvas slēdzis un viens mīkstās strāvas slēdzis, var darboties kopā, lai ierīce varētu pāriet gaidstāves vai miega modināšanas režīmā.

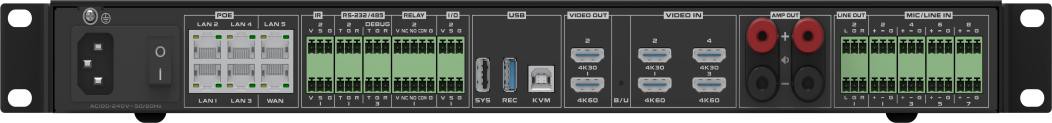

Aizmugurējā paneļa attēls:
(1) Resursdatora barošanas avots ( 2 ) Resursdatora barošanas slēdzis ( 3 ) Gigabit Ethernet porti * 6 (no kuriem 4 ir POE) (4) IR infrasarkanais interfeiss * 2 (5) RS-232/485 interfeiss * {{ 10}} RS232/485 atkļūdošana * 1 (6) R ELAY vadības ports * 2 (spriegums un strāva: 12V/ne vairāk kā 1A ) ( 7 ) I/O interfeiss*2 (spriegums un strāva: 12 V/ne vairāk kā 1 A ) ( 8 ) A tipa USB *2, B tipa USB*1 (9) HDMI izejas ports*2 ( 10 ) HDMI ievades ports * 4 ( 11 ) Pastiprinātāja spailes * 2 pāri ( 12 ) L/R Phoenix spailes stereo izeja * 2 (13) MIC/LINE ieeja ports * 8
Populāri tagi: deviņi vienā integrētais procesors, Ķīna deviņi vienā integrēto procesoru ražotāji, piegādātāji, rūpnīca
SPECIFIKĀCIJAS
|
projektu |
ALPNIEKS-1008 |
|
Drošs un stabils |
Tiek pieņemta rūpnieciska līmeņa sistēmas arhitektūra, kas izstrādāta, pamatojoties uz LINUX sistēmu, bez vīrusiem |
|
Datu saskarne |
2 A tipa USB, 1 B tipa USB |
|
Tīkla kamera |
12 lokālā tīkla kameras, 4 tīkla pāradresācijas |
|
Video kodeks |
Atbalsta līdz pat 4K60 video kodēšanu un dekodēšanu; atbalsta līdz 4 kanāliem 1080P60 kodēšanai un līdz 4 kanāliem 1080P@60 dekodēšanai; vai 8 kanāli ar 1080P@30 kodējumu un 8 kanāli ar 1080P@30 dekodēšanu; |
|
Audio un video protokols |
Audio atbalsta G.711, G.722, G722.1, G722.1C, AAC un atbalsta audio koda straumju dekodēšanu. Video atbalsta H.264HP, MP, BP, H265MP |
|
Displeja terminālis |
Iebūvēta video sadalīšanas funkcija, kas var realizēt viena ekrāna/attēls attēlā/attēls-izmaiņas sintēzi, subtitru pārklājumu, termināļa nosaukuma pārklājumu un stacijas logotipa displeju vienā, dubultā, trīs, četru, piecu, sešu, septiņi, astoņi, deviņi, desmit, trīspadsmit un sešpadsmit sadalīti ekrāni |
|
vadības panelis |
Atbalsta dažādus vadības paneļus, pēc izvēles 10.{1}}collu Android skārienekrānu ar vadu (standarta bez sienas stiprinājuma, bez POE atbalsta), 10.1-collu tīkla PoE darbvirsmas skārienekrānu, 10.{{5} }}collu tīkla PoE sienas skārienekrāns (standarta ar pie sienas piestiprinātu apakšējo kasti) |
|
Kodeku ātrums |
Maksimāli 16 kanāli ar 1080P kodeku, 512Kb/s ~ 16Mb/s kanālā |
|
Audio ieeja |
8-Phoenix termināļa ieeja (atbalsta 48 V fantoma barošanas MIC ieeju vai lineāro ieeju), 4- veida HDMI iegultā audio ieeja |
|
Audio izvade |
4-izejas audio izeja (vai 2 pāri L/R Phoenix termināļa stereo izejas), 2-100 W@8 omu digitālā pastiprinātāja izeja (vai 2-150 W@4 omu digitālā izeja pastiprinātāja izeja), 2-veidā HDMI iegultā audio izeja ; atbalsta skaļuma regulēšanu, audio atbalsta sinhronizāciju un miksēšanu |
|
Video ieeja |
4 HDMI ievades saskarnes, 16 IP tīkla kameru ieejas; HDMI IN1 un HDMI IN3 atbalsta ieeju ar maksimālo izšķirtspēju 4K30, un HDMI IN2 un HDMI IN4 atbalsta ieeju ar maksimālo izšķirtspēju 1920*1080@60; |
|
Video izvade |
2 HDMI izvades saskarnes, HDMI OUT1 un HDMI OUT2 atbalsta maksimālās izšķirtspējas 4K30 izvadi; |
|
Audio apstrāde |
Atbalsta automātisko atbalss atcelšanu (AEC), automātisko pastiprinājuma kontroli (AGC), automātisko trokšņu atcelšanu/spiešanu (ANC/ANS), automātisko atgriezeniskās saites atcelšanu (AFC), sajaukšanas matricu (AM), pakešu zuduma kompensāciju (PLC) |
|
Video apstrāde |
Atbalsta video izšķirtspējas pielāgošanu, pārslēgšanu, piešķiršanu, ekrāna sadalīšanu, ritināmu subtitru pārklājuma displeju, termināļa nosaukuma pārklājumu, stacijas logotipa displeju un attēla parametru pielāgošanu; subtitru un termināļa nosaukuma pārklājums atbalsta patvaļīgu pozīcijas regulēšanu; stacijas logotips atbalsta augšējās kreisās, augšējās labās, apakšējās kreisās un apakšējās labās pozīcijas regulēšanu, kā arī atbalsta caurspīdīguma displeja regulēšanu; |
|
Sakaru protokols |
SIP, BFCP dubultplūsma , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Tīkla interfeiss |
1 WAN ports, 5 LAN porti; vai iestatiet 6 tīkla portus, lai tie būtu pilnībā savienoti; 4 no tīkla portiem atbalsta PoE barošanas avotu; Piezīme. Ja nepieciešams izveidot savienojumu ar trešās puses PoE slēdzi, ieteicams izmantot tīkla portu, kas neatbalsta PoE, lai izveidotu savienojumu ar otras puses PoE slēdzi, lai nodrošinātu, ka viens no tīkla portiem nenodrošina ārēju PoE slēdzi. . Centieties nepieslēgties tieši viens otram, izmantojot PoE saskarnes. |
|
Sajaukšanas funkcija |
Atbalsta lokālo audio, HDMI iegulto audio un attālās audio RTSP tīkla piekļuves straumes, kas nonāk mikserī, un var dinamiski atlasīt sajaukšanu |
|
Centrālā vadība |
Viena pieskāriena centrālā vadība: pārslēgšanas sistēma, izvades skaļuma regulēšana, signāla avota pārslēgšana, kameras vadība, ierakstīšanas un apraides vadība, tālvadības zvans, vides kontrole utt. |
|
Vides kontroles interfeiss |
3-way RS-232/485 interfeiss, 1*RS232/RS485 ATKLĀŠANA , 2-way RELAY, 2-way I/O, 2-way infrasarkanais IR |
|
Video konference |
Atbalstiet H.323 videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu; Atbalstiet SIP videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu; Viena iekārta atbalsta ne vairāk kā 6-viesību konferences (izmantojot SIP/H.323 protokolu), atbalsta vairāku konferenču veidņu izveidi, atbalsta plānotās konferences un automātiski sasauc konferences atbilstoši ieplānotajam laikam; jūs varat uzaicināt jaunus termināļus pievienoties konferencei konferences laikā vai izmest termināli no konferences; ar vienu klikšķi varat izslēgt/ieslēgt skaņu jebkurai norises vietai vai izslēgt/ieslēgt visas norises vietas; Izmantojot H.323 protokolu, tiek atbalstīta GK reģistrācija un var zvanīt pa īsajiem numuriem; Lietojot SIP protokolu, tiek atbalstīta SIP reģistrācija un var zvanīt pa īsajiem numuriem; Videokonferences laikā tā atbalsta šifrētu audio un video pārraidi, punkta-punkta zvanu šifrēšanu un vairāku pušu video konferences zvanu šifrēšanu, lai novērstu audio un video noklausīšanos visas konferences laikā; |
|
Push straume |
Atbalstiet straumēšanu ne mazāk kā 8 dažādās tiešraides straumēšanas platformās vienlaikus |
|
Tiešraides straumēšana |
Atbalsta līdz pat 10-kanālu multiraidi, tiešraidi un apraidi pēc pieprasījuma |
|
Ierakstīšanas funkcija |
Atbalsta izmantošanu kā ierakstīšanas un apraides izplatīšanas termināli un klientu, ar ne vairāk kā 4 vietējām ierakstu straumēm (vai ieraksta 1 4K attēlu), ierakstīšanas un apraides faila formāts ir MP4, atbalsta automātisku USB zibatmiņu kopēšanu, USB zibatmiņas sistēmas piespiedu jaunināšana un sākotnējās konfigurācijas atjaunošana, atbalsta ierakstīšanas failu satura pārvaldību (lejupielādēt/eksportēt/rediģēt/dzēst) |
|
Sadalītās sistēmas |
To var izmantot kā sadalītas sistēmas ievades un izvades saskarnes mašīnu, un tā atbalsta piekļuvi izplatītajai sistēmai, lai apmierinātu dažādu klientu vajadzības (piemēram, Android klients, IOS klients, Hongmeng klients, WINDOWS klients, Kylin klients utt. ) vizuālai kontrolei un izkliedētai displejai ekrānā; tā atbalsta saskaņošanu ar multivides izplatītajām vadības sistēmām, atbalsta ierīces vadību, izmantojot vizuālo attēlu priekšskatījumu, atbalsta izmantošanu kā sadalīta mezgla termināli un realizē starpsavienojumu starp ierīcēm |
|
Izplatīts sistēmas atbalsts |
Lietojot ar sadalītu sistēmu, hiperkonverģētais mākoņa mezgls atbalsta audio, video un vadības ievades un izvades kanālu paplašināšanu kopā ar ievades interfeisa iekārtu un izvades saskarnes iekārtu. Hiperkonverģētā mākoņa mezgla HDMI interfeisa ievades attēlu var tieši izvadīt uz izvades interfeisa iekārtu caur tīklu liela ekrāna savienojuma izvadei. Ievades saskarnes mašīnas attēlu var arī tieši izvadīt uz hiperkonverģētā mākoņa mezgla HDMI saskarni, izmantojot tīkla pārraidi. Katrs HDMI izvades interfeiss atbalsta vairākas ekrāna kombinācijas (ti, ekrāna sadalīšanas funkciju). |
|
Iekšējais cietais disks |
Standarta 2TB 3.{2}}collu novērošanas līmeņa cietais disks, var tikt paplašināts līdz 12TB mobilajam cietajam diskam, izmantojot USB |
|
Tīkla komunikācija |
Atbalstiet 4 -kanālu audio sajaukšanu un atskaņošanu, atbalstiet tīkla miega režīmu un pamošanos, viena pieskāriena sistēmas slēdzi |
|
Apkopes funkcija |
Atbalsta tīmekļa saskarnes pārvaldību, nodrošina ātru ierīču portu konfigurēšanu, atbalsta tīmekļa porta paroles modifikāciju, IP adreses modifikāciju, rūpnīcas atiestatīšanu, programmatūras jaunināšanu, indikatora gaismu, infrasarkano staru mācīšanos, žurnālu pārvaldību, seriālo portu atkļūdošanu, Telnet attālo atkļūdošanu, attālās darbības un apkopes pārvaldību. |
|
Uzstādīšana |
1 U telekomunikāciju standarta skapja uzstādīšana, ieteicams to uzstādīt tuvu perifērijas ierīcēm, lai samazinātu elektroinstalācijas slodzi |
|
Ierīces izmērs |
Produkta izmērs: platums*augstums*dziļums4 36,8 mm* 45 mm* 318 mm Iepakojuma izmērs: platums*augstums*dziļums 560 mm *135 mm *408 mm |
|
Iekārtas svars |
Bruto svars 7,2 kg (ieskaitot iepakojuma materiālus) |
|
Ieejas spriegums un strāva |
AC100~240V/50~60Hz |
|
Ierīces enerģijas patēriņš |
Bez ārējā skaļruņa izejas un POE darbināmas ierīces: tipisks enerģijas patēriņš Ja ir pievienoti divi ārējie skaļruņi un ārēja POE darbināma ierīce: Pilnas slodzes enerģijas patēriņš |
|
Darba temperatūra |
0~45 grādi strādā |
|
Mitrums Augstums |
10% līdz 90%, augstums ir mazāks vai vienāds ar 5000 metriem |
40W
340 W
