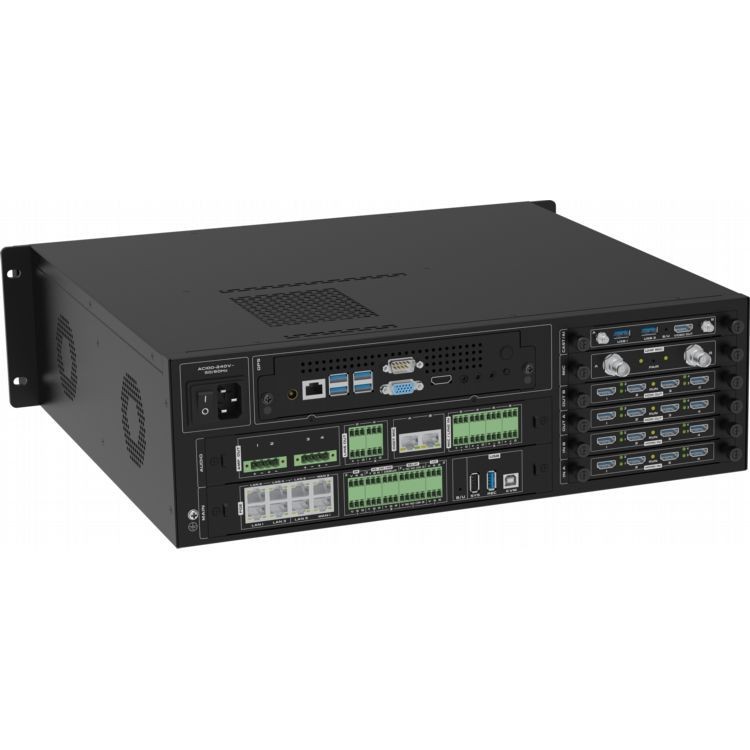

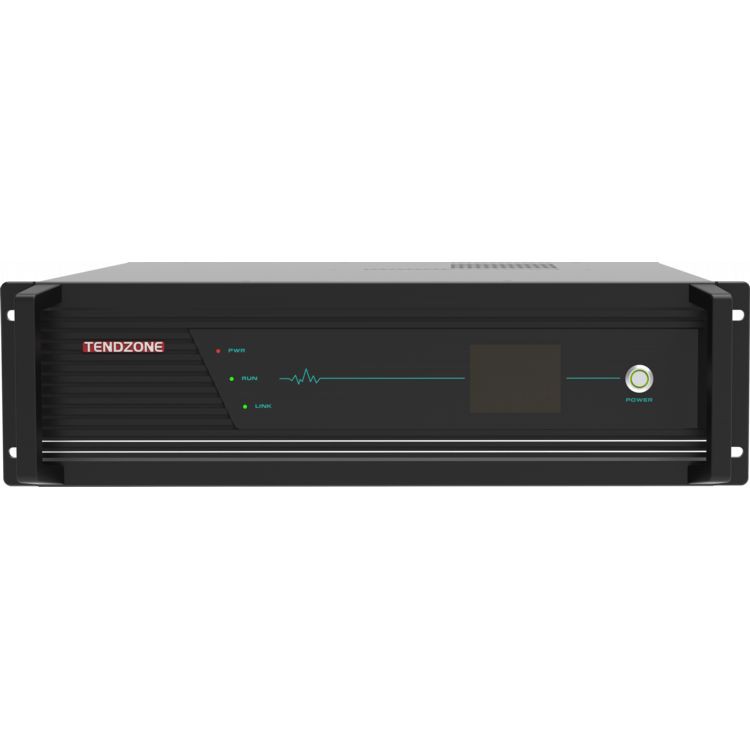

Trīspadsmit-vienā integrētais procesors

projektu

Specifikācijas

Drošs un stabils

Tiek pieņemta rūpnieciska līmeņa sistēmas arhitektūra, kas izstrādāta, pamatojoties uz iegulto sistēmu, bez vīrusu ielaušanās

Datu saskarne

2 A tipa USB, 1 B tipa USB

Tīkla kamera

16 lokālā tīkla kameras, 8 tīkla audio un video pārsūtīšana

Video kodeks

Līdz 4 kanāliem ar 1080P@60 kodējumu, līdz 4 kanāliem 1080P@60 dekodēšanai vai 8 kanāliem ar 1080P@30 kodējumu un 8 kanāliem ar 1080P@30 dekodēšanu;

Audio un video protokols

Audio atbalsta G.711, G.722, G722.1, G722.1C, AAC, atbalsta audio koda straumju dekodēšanu; atbalsta 8-kanāla neatkarīgu audio kodu straumju kodēšanu, atbalsta neatkarīgu audio ierakstīšanu un glabāšanu;

Video atbalsta H.264HP, MP, BP, H265MP;

Displeja terminālis

Iebūvēta video sadalīšanas funkcija, kas var realizēt viena ekrāna/attēls attēlā/attēls attēla sintēzi, piemēram, viena ekrāna sadalīšana, dubulta ekrāna sadalīšana, trīs ekrānu sadalīšana, četru ekrānu sadalīšana, piecu sadalīts ekrāns, sadalīts pa sešiem ekrāniem, sadalīts pa septiņiem ekrāniem, sadalīts pa astoņiem ekrāniem, sadalīts pa deviņiem ekrāniem, sadalīts pa desmit ekrāniem, sadalīts pa trīspadsmit ekrāniem un sešpadsmit ekrāniem sadalīt ; līdz četrām neatkarīgu vairāku ekrānu sintēzes displeju grupām, kas atbalsta 2K/4K ekrāna izvadi;

vadības panelis

Atbalsta dažādus vadības paneļus, pēc izvēles 10.{1}}collu Android skārienekrānu ar vadu (standarta bez sienas stiprinājuma, bez POE atbalsta), 10.1-collu tīkla PoE darbvirsmas skārienekrānu, 10.{{5} }}collu tīkla PoE iegultais sienas skārienekrāns (standarta iegultās sienas apakšējā kaste), 4-collu tīkla PoE versija 86 kastes skārienekrāns

Kodeku ātrums

Maksimāli 16 kanāli ar 1080P kodeku, 512Kb/s ~ 16Mb/s kanālā

Audio ieeja

8-Phoenix termināļa ieeja (atbalsta 48 V fantoma barošanas MIC ieeju vai lineāro ieeju) , 8 - HDMI iegultā audio ieeja, 16-ceļš RTSP audio, 2-veids DSP audio , 1-veids OPS audio ieeja, 1-vads bezvadu ekrāna projekcijas audio ieeja, 1-vads bezvadu runas moduļa audio ieeja, roku rokā digitālās audio runas sistēmas digitālā mikrofona piekļuve (DIGIT MIC tīkla ports, atbalsta 2 roku rokā digitālā mikrofona saites piekļuvi)

Audio izvade

4-izejas audio izeja, 4-ceļš 200 W@8 omu digitālā pastiprinātāja izeja, 8 -ceļš HDMI iegultā audio izeja, 10-ceļš DSP, 1-ceļš OPS izeja; atbalsta skaļuma regulēšanu, audio atbalsta sinhronizāciju un miksēšanu

Video ieeja

8- kanāla 4K HDMI ievades saskarne , 16-kanāla IP tīkla kameras ieeja, 1-kanāla iekšējā OPS ieeja, 1-kanāla iekšējā bezvadu ekrāna projekcijas ieeja

Video izvade

8- kanāls 4K HDMI izvades interfeiss , 8-kanāla RTMP straumēšana, 1-kanāla iekšējā OPS izeja, atbalsts HDMI izvades audio pārslēgšanai

Audio apstrāde

Atbalsta automātisko atbalss atcelšanu (AEC), automātisko pastiprinājuma kontroli (AGC), automātisko trokšņu atcelšanu/spiešanu (ANC/ANS), automātisko atgriezeniskās saites atcelšanu (AFC), sajaukšanas matricu (AM), pakešu zuduma kompensāciju (PLC)

Video apstrāde

Atbalstiet video izšķirtspējas pielāgošanu, pārslēgšanu, piešķiršanu, ekrāna sadalīšanu, subtitru pārklājumu un attēla parametru pielāgošanu

Sakaru protokols

SIP, BFCP dubultplūsma , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Tīkla interfeiss

2 WAN porti, 6 LAN porti; vai iestatiet 8 tīkla portus, lai tie būtu pilnībā savienoti; 4 no tīkla portiem atbalsta PoE barošanas avotu;

Sajaukšanas funkcija

Atbalsta lokālo audio, HDMI iegulto audio un attālās audio RTSP tīkla piekļuves straumes, lai iekļūtu mikserī, un var dinamiski atlasīt sajaukšanu; atbalsta arī iebūvēto OPS audio ieeju, iebūvētu bezvadu ekrāna projekcijas audio ieeju un iebūvēto bezvadu runāšanas moduļa audio ieeju, lai iekļūtu mikserī;

Centrālā vadība

Viena pieskāriena centrālā vadība: pārslēgšanas sistēma, izvades skaļuma regulēšana, signāla avota pārslēgšana, kameras vadība, ierakstīšanas un apraides vadība, tālvadības zvans, vides kontrole utt.

Vides kontroles interfeiss

3-way RS-232/485 interfeiss, 1*RS232/RS485 ATKLĀŠANA , 2-ceļš RELEJS (ar 12V ārējo barošanas avotu ), 2-veids I/O, {{ 9}}virzienu infrasarkanais IS

Video konference

Atbalstiet H.323 videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu;

Atbalstiet SIP videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu;

Viena iekārta atbalsta ne vairāk kā 6-viesību konferences (izmantojot SIP protokolu), atbalsta vairāku konferenču veidņu izveidi, atbalsta plānotās konferences un automātiski sasauc konferences atbilstoši ieplānotajam laikam; jūs varat uzaicināt jaunus termināļus pievienoties konferencei konferences laikā vai izmest termināli no konferences; ar vienu klikšķi varat izslēgt/ieslēgt skaņu jebkurai norises vietai vai izslēgt/ieslēgt visas norises vietas;

Izmantojot H.323 protokolu, tiek atbalstīta GK reģistrācija un var zvanīt pa īsajiem numuriem;

Lietojot SIP protokolu, tiek atbalstīta SIP reģistrācija un var veikt zvanus pa īsajiem numuriem;

Videokonferences laikā tā atbalsta šifrētu audio un video pārraidi, punkta-punkta zvanu šifrēšanu un vairāku pušu video konferences zvanu šifrēšanu, lai novērstu audio un video noklausīšanos visas konferences laikā;

Tiešraides straumēšanas funkcija

Atbalsta līdz pat 10-kanālu multiraidi, tiešraidi un apraidi pēc pieprasījuma

Ierakstīšanas funkcija

Atbalsta izmantošanu kā ierakstīšanas un apraides izplatīšanas termināli un klientu, atbalsta 6 audio un video kanālu ierakstīšanu vienlaikus; atbalsta 1 4K vairāku ekrānu ierakstu sintezēšanu (ti, 1 kanāls 4K sintezēta virtuālā ekrāna, sintezēts ar vairākiem 1920 x 1080 ekrānu kanāliem; neatbalsta 4K HDMI vai IPC ievades avota ierakstīšanu); ierakstīšanas un apraides faila formāts ir MP4, atbalsta USB diska automātiskās/manuālās kopijas iestatīšanu, USB diska sistēmas piespiedu jaunināšanu un inicializācijas konfigurācijas atjaunošanu, atbalsta USB CD ierakstīšanu, atbalsta ieraksta failu satura pārvaldību (lejupielādēt/eksportēt/rediģēt/dzēst)

Iekšējais cietais disks

Standarta 2TB 3.{2}}collu novērošanas līmeņa cietais disks, atbalsta līdz 16TB cieto disku (viena diska slots);

Atbalsta divu cieto disku slotus un atbalsta divu novērošanas līmeņa cieto disku iekšējo instalēšanu;

Atbalstiet ārējā cietā diska paplašināšanu, izmantojot USB;

Enerģijas taupīšana un vides aizsardzība

Atbalsta tīkla miega un pamošanās režīmu, viena pieskāriena sistēmas slēdzi

Apkopes funkcija

Atbalsta tīmekļa saskarnes pārvaldību, nodrošina ātru ierīču portu konfigurēšanu, atbalsta tīmekļa porta paroles modifikāciju, IP adreses modifikāciju, rūpnīcas atiestatīšanu, programmatūras jaunināšanu, indikatora gaismu, infrasarkano staru mācīšanos, žurnālu pārvaldību, seriālo portu atkļūdošanu, Telnet attālo atkļūdošanu, attālās darbības un apkopes pārvaldību.

Iebūvēts OPS dators

Fusion OPS dators, 16G atmiņa, 512G cietais disks

Iebūvēta bezvadu ekrāna projekcijas funkcija

Atbalstiet ekrāna projicēšanu ar vienu klikšķi ar bezvadu ekrāna projekcijas raidītāju, atbalstiet ekrāna projicēšanu ar portatīvo termināļa datoru/mobilo tālruni/PAD klientu, atbalstiet ārējo antenu, lai paplašinātu uztveršanas signālu

Iebūvēts bezvadu runas modulis

Atbalsta runāšanu ar diviem mikrofoniem vienlaikus, atbalsta bezvadu rokas mikrofonu / apkakles klipsi / austiņu raidītāju; atbalsta ārējo antenu, lai pagarinātu uztveršanas signālu

Uzstādīšana

3 U telekomunikāciju standarta skapja uzstādīšana

Ierīces izmērs

Produkta izmērs: platums* dziļums * augstums 437 mm* 442 mm* 132,5 mm (ar rokturi)

Produkta izmērs: platums* dziļums * augstums 437 mm* 410 mm* 132,5 mm (izņemot rokturi)

Ieejas spriegums un strāva

AC100~240V/50~60Hz

Ierīces enerģijas patēriņš

Tipisks enerģijas patēriņš50W; pilnas slodzes enerģijas patēriņš750W

Iekārtas svars

Visas mašīnas neto svars ir 14,6 kg, bruto svars ir 16 kg

Darba temperatūra

0~45 grādi strādā

Mitrums Augstums

10% līdz 90%, augstums ir mazāks vai vienāds ar 5000 metriem

Resursdatora šasija (galvenā vadības panelis un audio panelis ir standarta, citas plates nav obligātas)

Uzņēmēja šasija

Standarta iebūvētā galvenā vadības karte (MAIN karte) un audio karte (AUDIO karte)

Galvenā vadības panelis (MAIN karte)

Ietver 8 Gigabit Ethernet porti (tostarp 4 POE), 3 RS-232/485 porti, 1*RS232/RS485 ATKLĀŠANA, 2 RELAY porti, 2 I/O porti, 2 infrasarkanie IR porti, 2 USB Type-A porti. , 1 USB tipa B ports

Audio plate (AUDIO karte)

Hand-in-Hand digitālā audio runāšanas sistēma, atbalsta 2 Hand-in-Hand digitālā mikrofona saites piekļuvi (DIGIT MIC tīkla ports), 8-Phoenix termināļa MIC/LINE ieeja (atbalsta 48 V fantoma barošanas MIC ieeju vai līnijas ieeju lineārā ieeja), 4-ceļš Phoenix termināla līnijas audio LINE OUT izeja, 4-ceļš digitālā jaudas pastiprinātāja izeja (4x200W@8Ω)

Vadītāja šasiju var aprīkot ar papildu dēļiem šādi:

Četru kanālu HDMI ievades karte CR-4I-HDMI

Dēļa tips

Vienas kartes četru kanālu HDMI ievades karte, kas ir instalēta resursdatorā piegādei

Resursdatora pielāgošana

Viens resursdators atbalsta līdz 2 HDMI ievades kartēm

Ieejas signāls

4-kanāls HDMI signāls, atbalsta iegulto audio signāla ievadi

Ievades savienotāji

Ierakstiet A 19-kontaktu spraudni

Signāla veids

HDMI, DVI-D, automātiska ievades signālu identifikācija

Izšķirtspēja

Maksimālā ievades izšķirtspēja 4K30

Audio formāts

Atbalsta PCM formātu

standarta

Atbalsta HDMI 2.0

EDID vadība

Atbalstiet EDID importēšanu

Citas funkcijas

Atbalstiet rakstzīmju pārklājuma funkciju

Četrvirzienu HDMI izvades karte CR-4O-HDMI

Dēļa tips

Vienas kartes četru kanālu HDMI izvades karte, kas uzstādīta resursdatorā piegādei

Resursdatora pielāgošana

Viens resursdators atbalsta līdz 2 HDMI izvades kartēm

Izejas signāls

4-kanāls HDMI signāls, atbalsta iegulto audio signāla izvadi

Ievades savienotāji

Ierakstiet A 19-kontaktu spraudni

Signāla veids

HDMI, DVI-D

Izšķirtspēja

Maksimālā izvades izšķirtspēja 4K30

standarta

Atbalsta HDMI 2.0

Citas funkcijas

Atbalsta konfigurējamu izvades formātu

OPS Board CR-OPS-WIN

Dēļa tips

OPS plate, ielādēta resursdatorā piegādei, standarta konfigurācijā integrēts OPS 11. paaudzes dators OPS-I5A11-16-512 (16G+512G), iepriekš instalēta Windows 11 Professional operētājsistēma; (noteikta konfigurācija ir atkarīga no piegādes)

Resursdatora pielāgošana

Viens resursdators atbalsta līdz 1 OPS kartei

OPS veiktspēja

(Noteikta konfigurācija ir atkarīga no piegādes)

1. Seši serdeņi un divpadsmit diegi;

2. Galvenā frekvence 2,7 GHz-4,6 GHz;

3. Kešatmiņas līmenis 3 12MB;

4. Mātesplates konfigurācija: I5 11500;

5. Grafikas karte: Intel HD Graphics 750;

6. Izšķirtspēja 5K60HZ;

7. Pamatfrekvence: 350MHz;

8. Dinamiskā frekvence: 1.3GHz;

9. CPU jaudas patēriņš: 65W;

10. Normāls darba jaudas patēriņš: 85W;

11. Maksimālais jaudas patēriņš: 120W;

Bezvadu ekrāna projekcijas karte un ekrāna projekcijas ierīce CR-VIA-CAST

Dēļa tips

Bezvadu ekrāna projekcijas saņemšanas moduļa karte ir uzstādīta resursdatorā piegādei; bezvadu ekrāna projekcijas uztveršanas moduļa karte ir standarta komplektācijā ar WIFI viena taustiņa ekrāna raidītāja bizi VIA-T8; tas ir standartaprīkojumā ar 2 īsu stieņu antenām, 2 antenas pagarinātājiem un 2 piesūcekņiem, lai skapis neaizsargā bezvadu ekrāna projekcijas signālu;

Resursdatora pielāgošana

Viens resursdators atbalsta līdz 1 bezvadu ekrāna projekcijas saņemšanas moduļa kartei

Bezvadu projekcijas veiktspēja

1. Wi-Fi modulis: 5GHz/2,4GHz

2. Wi-Fi joslas platums: 867MHz

3. Iesākšanas laiks:<15s

4. Ekrāna projekcijas reakcijas laiks: mazāks vai vienāds ar 3 s

5. Prevencijas reakcijas laiks: mazāks vai vienāds ar 2 s

6. Atbalsta sistēma: Windows / Mac OS / IOS / Android

7. Darbības režīms: plug and play, ekrāna projicēšana ar vienu klikšķi

8. Savienošanas pārī metode: ievietojiet uztvērēja USB portu, lai automātiski izveidotu savienojumu pārī

9. Pārraides izšķirtspēja: 1920 x 1080

10. Kadru ātrums: 30 kadri/s un mazāk

11. Barošanas avota interfeiss: USB2.0, USB3.0

12. Video pārraides interfeiss: USB2.0, USB3.0

13. Pieskāriena atgriezeniskā saite: 10 punkti @Windows/Mac OS

Bezvadu mikrofona karte un rokas mikrofons CR-MD-MIC

Dēļa tips

UHF bezvadu runas uztveršanas moduļa plate, kas uzstādīta resursdatorā piegādei; UHF bezvadu runas uztveršanas moduļa platei ir 2 bezvadu rokas mikrofoni MD-13; komplektā ir 2 īso stieņu antenas, 2 antenas pagarinātāji un 2 piesūcekņi, lai skapis neaizsargātu bezvadu projekcijas signālu;

Resursdatora pielāgošana

Viens resursdators atbalsta līdz pat 1 UHF bezvadu runas uztveršanas moduļa plati

UHF bezvadu runas paneļa veiktspēja

Bezvadu mikrofona uztveršanas kartes parametri:

1. Redzamās joslas diapazons: 470-960MHz (atkarībā no reģiona);

2. Audio reakcija: 20 Hz-18 kHz;

3. Kopējie harmoniskie kropļojumi:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Bezvadu rokas mikrofona parametri:

1. Rokas raidītāja mikrofona kodols: dinamisks tips;

2. Ieejas pastiprinājuma diapazons: 30 dB;

3. RF izejas jauda: 10 mw;

4. Jaudas prasības: 2 AA (LR6) sārma baterijas;

5. Akumulatora darbības laiks: līdz 10 stundām;

6. Izmērs: 36 x 245 (mm);

7. Svars: 0,28 KG;
