Pārskats
CLIMBER-1009 sērija ir jaunākais 12-in{2}} daudzfunkcionālais termināļa resursdators no TENZONE, kura pamatā ir daudzu gadu integrētā produktu izstrādes pieredze. Šis uzlabotais risinājums apvieno TENZONE jaunākos audio algoritmus, video kodekus, centralizēto vadību, multivides apstrādi, attālo saziņu un citas tehnoloģijas. CLIMBER-1009, ko darbina vietējie galvenie procesori, ir nākamās paaudzes daudzfunkcionāla integrēta ierīce, kas optimizēta iegultajām sistēmām.
Šis produkts ir izstrādāts, ņemot vērā elastību, un tam ir spraudņa kartes dizains, lai pielāgotos dažādām ar scenāriju saistītām vajadzībām. Tas integrē virkni funkciju, tostarp attālas videokonferences, lokālo ierakstīšanu un apraidi, audio pastiprināšanu, video matricas pārslēgšanu, perifērijas vides kontroli, centralizētu vienotu pieskārienu, sadalītus ievades un izvades kodekus, IPC piekļuvi, POE gigabitu slēdzi un daudz ko citu. CLIMBER-1009 ir ideāli piemērots lietošanai multivides konferenču telpās, viedajās klasēs, lekciju zālēs, daudzfunkcionālās zālēs, mobilajos komandu un dispečeru centros un citās vidēs.
Šis 12-in{1}} daudzfunkcionālais termināļa resursdators atbalsta dažādas darbības, piemēram, lokālas un attālas sapulces, attālo tiešraides straumēšanu, apmācību, uzraudzību, apmācību un mobilās komandas. Tas piedāvā netraucētu integrāciju ar dažādām audiovizuālajām un vides perifērijas ierīcēm, nodrošinot viedu un efektīvu darbību. To var konfigurēt kā hiperkonverģētu viss vienā ierīci ar iebūvētu OPS datoru, bezvadu ekrāna projekciju un bezvadu mikrofona moduļiem, piedāvājot visaptverošu risinājumu, kas ietaupa vietu un vienkāršo lietotāja mijiedarbību.
Ar jaunās paaudzes multivides apstrādes mikroshēmām CLIMBER-1009 nodrošina jaudīgu veiktspēju un atbalsta H265 4K@60 kadri/s video kodeku, uzlabojot gan attēla, gan skaņas kvalitāti izcilai HD pieredzei. Turklāt tajā ir būtiski uzlabojumi saderībā, tīkla pielāgošanās spēju, aizkaves pārvaldības, pakešu zuduma novēršanas, vairāku ekrānu apstrādes un vienlaicīgas daudzfunkciju apstrādes jomā, padarot to par optimālu risinājumu valsts, uzņēmumu, sabiedrības drošības, izglītības, medicīnas un citās nozarēs.
Funkcijas
OPS dators:
- Iebūvēts OPS dators, atbilst biroja prasībām un var instalēt biroja programmatūru, piemēram, Tencent Meeting programmatūras videokonferencēm. (Pielāgojams ar vietējo OPS atbilstoši īpašām vajadzībām).
Viedā centralizētā vadība:
- Integrēta multivides aprīkojuma vadība, izmantojot konferences planšetdatoru, nodrošinot vienotu audio un video, video konferenču, ierakstīšanas, apraides un trešo pušu perifērijas ierīču pārvaldību.
- Atbalsta parastās centrālās vadības saskarnes, piemēram, RS232/485/IR/IO/RELAY, lai to varētu viegli integrēt ar citām ierīcēm.
- Atbalsta Zigbee IoT protokolu papildu vadības iespējām.
- Divvirzienu kontrole pār vienu seriālo saiti vienkāršotai sistēmas pārvaldībai.
- Apvieno vadu vadību ar bezvadu IoT vadību, lai nodrošinātu stabilu darbību un novērstu traucējumus.
Augstas izšķirtspējas 4K video matrica:
- 4-in-6-out 4K60 HD bezšuvju video matrica ar pilnīgu elastību vairāku ekrānu konfigurācijām.
- Atbalsta dažādus scenārijus, piemēram, multivides konferenču telpas, multivides klases un komandu centrus.
- Atvieglo vietējo centralizēto vadību, displeju, skaņas pastiprināšanu un citas prasības.
- Atbalsta Multimedia Information Distributed Interactive System (MIDIS) kodeku tehnoloģiju, kas darbojas kā sadalīta ievades/izvades saskarne.
Digitālais audio procesors:
- 8-ieeja-4-izeja ar pilnu funkciju audio interfeisu, tostarp iebūvēto tīkla audio un HDMI audio atbalstu.
- Integrēts 5A audio algoritms, kas samazina reverberāciju un troksni, ideāli piemērots klasēm un konferenču telpām.
- Iebūvēts digitālais pastiprinātājs ar 2 × 100 W nominālo jaudu skaidrai, jaudīgai audio veiktspējai.
Video konferences:
- Vietējā ierakstīšanas un atskaņošanas funkcionalitāte video konferencēm.
- Atbalsta attālos interaktīvos SIP zvanus, nodrošinot divvirzienu audio un video saziņu attālai sadarbībai.
- Izvēles vairāku pušu interaktīvā autorizācija netraucētai integrācijai ar trešo pušu videokonferenču platformām, kas atbalsta standarta protokolus.
Bezvadu mikrofons:
- UHF uztvērēja resursdators, atbalsta bezvadu rokas mikrofona piekļuvi vietējai skaņas pastiprināšanai, konferences ierakstīšanai, videokonferences runas pastiprināšanai;
Bezvadu ekrāna projicēšana:
- Atbalstiet pārnēsājamas ierīces, viedtālruņa vai planšetdatora darbvirsmas attēla bezvadu attēlošanu ekrānā, izmantojot nelielu sargspraudni vai ekrāna projekcijas klientu.
POE tīkla slēdzis:
- Atbalsta IPC barošanas avotu, attēlu un vadību, izmantojot vienu kabeli, vienkāršojot elektroinstalāciju un uzstādīšanu.
- TCP/UDP tīkla vadība trešo pušu ierīcēm, uzlabojot sistēmas integrāciju.
- Nodrošina API saskarnes dokumentāciju pielāgotai integrācijai.
Vietējā ierakstīšana un atskaņošana:
- Atbalsta lokālu 4 līdz 6 video straumju ierakstīšanu, nodrošinot ērtu video glabāšanu un piekļuvi.
- Ideāli piemērots sapulču ierakstīšanai, notikumu tiešraidei un apmācībām.
Ievades/izvades interfeiss:
- Atbalsta integrāciju ar multivides izplatītajām interaktīvām sistēmām sadalītai plānošanai un komandēšanai.
- Nodrošina vairākas I/O iespējas elastīgai sistēmas savienojamībai un pārvaldībai.
IPC piekļuve:
- Atbalsta līdz 16 IPC video ieejām ar iespēju apstrādāt vietējo izvadi un ierakstīšanu.
- Ideāli piemērots vidēm, kur nepieciešama videonovērošanas un uzraudzības integrācija.
Stabils un uzticams:
- Veidota uz iegultās Linux sistēmas, nodrošinot imunitāti pret vīrusiem un drošu darbības vidi.
- Nesēja līmeņa struktūras dizains nepārtrauktai darbībai 24 stundas diennaktī, padarot sistēmu ļoti uzticamu un piemērotu misijai kritiskiem lietojumiem.
- Ierīci var uzstādīt standarta skapī vai izmantot neatkarīgi, piedāvājot elastīgas uzstādīšanas iespējas.
- Priekšējā paneļa LCD ērtai uzraudzībai un statusa atjaunināšanai.
- Divi barošanas slēdži (cietā jauda un mīkstā jauda) netraucētai darbībai un sistēmas gaidstāves/pamodināšanas funkcionalitātei.

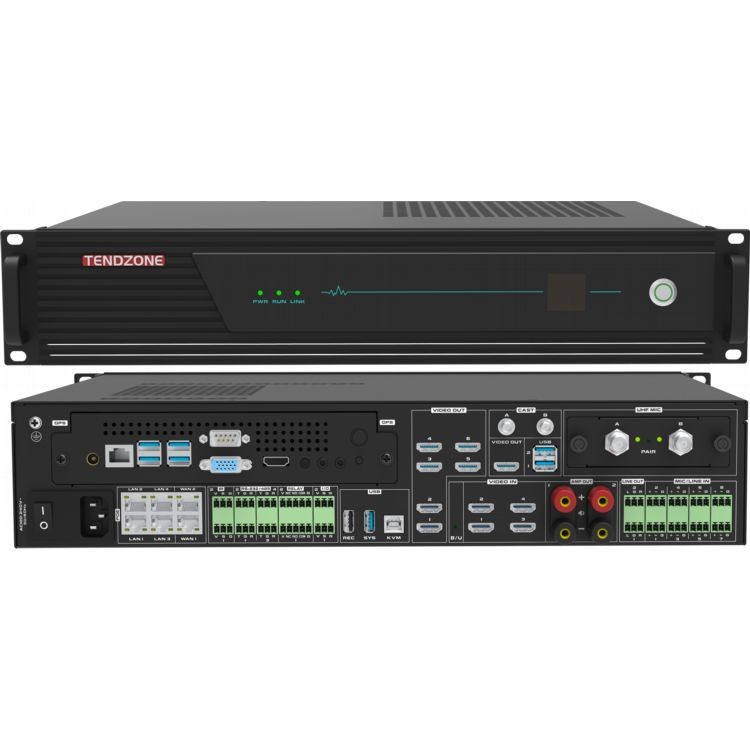

Aizmugurējā paneļa attēls:
(1) OPS dators ( 2 ) Resursdatora barošanas slēdzis (3) Resursdatora barošana ( 4 ) Gigabit Ethernet porti * 6 (no kuriem 4 ir POE) ( 5 ) IR infrasarkanais interfeiss * 2 ( 6 ) RS-232/485 interfeiss * 3 + RS-232/485 atkļūdošanas ports * 1 ( 7 ) ELAY vadības ports * 2 ( spriegums un strāva: 12V/ne vairāk kā 1A ) ( 8 ) I/O interfeiss*2 (spriegums un strāva: 12V/ne vairāk kā 1A ) ( 9 ) A tipa USB *2, USB tips B*1 (10) HDMI izejas ports* 6 ( 1 1 ) HDMI ievades ports * 4 ( 1 2 ) Pastiprinātāja terminālis 100 W@8 omi * 2 pāri ( 13 ) L/R Phoenix termināļa stereo izeja * 2 ( kopā 4 neatkarīgas audio izejas ) (14) MIC/LINE ievades ports * 8 (15) CAST bezvadu projekcija (16) UHF bezvadu runas modulis
Populāri tagi: divpadsmit-vienā integrētais procesors, Ķīna divpadsmit-vienā integrēto procesoru ražotāji, piegādātāji, rūpnīca
SPECIFIKĀCIJAS
|
projektu |
Specifikācijas |
|
Drošs un stabils |
Tiek pieņemta rūpnieciska līmeņa sistēmas arhitektūra, kas izstrādāta, pamatojoties uz LINUX sistēmu, bez vīrusiem |
|
Datu saskarne |
2 A tipa USB, 1 B tipa USB |
|
Tīkla kamera |
12 lokālā tīkla kameras, 4 tīkla pāradresācijas |
|
Video kodeks |
Līdz 4 kanāliem ar 1080P@60 kodējumu, līdz 4 kanāliem 1080P@60 dekodēšanai vai 8 kanāliem ar 1080P@30 kodējumu un 8 kanāliem ar 1080P@30 dekodēšanu; |
|
Audio un video protokols |
Audio atbalsta G.711, G.722, G722.1, G722.1C, AAC un atbalsta audio koda straumju dekodēšanu. Video atbalsta H.264HP, MP, BP, H265MP |
|
Displeja terminālis |
Iebūvēta video sadalīšanas funkcija, kas var realizēt viena ekrāna/attēls attēlā/attēls-izmaiņas sintēzi, subtitru pārklājumu, termināļa nosaukuma pārklājumu un stacijas logotipa displeju vienā, dubultā, trīs, četru, piecu, sešu, septiņi, astoņi, deviņi, desmit, trīspadsmit un sešpadsmit sadalīti ekrāni |
|
vadības panelis |
Atbalsta dažādus vadības paneļus, pēc izvēles 10.{1}}collu Android skārienekrānu ar vadu (standarta bez sienas stiprinājuma, bez POE atbalsta), 10.1-collu tīkla PoE darbvirsmas skārienekrānu, 10.{{5} }}collu tīkla PoE pie sienas stiprināms skārienekrāns (standarta ar pie sienas piestiprinātu apakšējo kārbu) |
|
Kodeku ātrums |
Maksimāli 16 kanāli ar 1080P kodeku, 512Kb/s ~ 16Mb/s kanālā |
|
Audio ieeja |
8-veids Phoenix termināļa ieeja (atbalsta 48 V fantoma jaudas MIC ieeju vai līnijas lineāro ieeju) , 4 -ceļš HDMI iegultā audio ieeja, 1-veids OPS audio ieeja, 1-veids bezvadu projekcijas audio ieeja (neobligāti), 1-veids bezvadu runas moduļa audio ieeja (pēc izvēles) |
|
Audio izvade |
4-izejas audio izeja (vai 2 pāri L/R Phoenix termināļa stereo izejas), 2-100 W@8 omu digitālā pastiprinātāja izeja (vai 2-150 W@4 omu digitālā izeja pastiprinātāja izeja), 2 -veidā HDMI iegultā audio izeja ; atbalsta skaļuma regulēšanu, audio atbalsta sinhronizāciju un sajaukšanu. HDMI OUT1 atbalsta visu audio ieeju pastiprināšanu, HDMI OUT2~HDMI OUT6 atbalsta tikai tīkla RSTP straumes audio pastiprināšanu. |
|
Video ieeja |
4 HDMI ievades saskarnes, 16 IP tīkla kameru ieejas; HDMI IN1 un HDMI IN3 atbalsta ieeju ar maksimālo izšķirtspēju 4K30, un HDMI IN2 un HDMI IN4 atbalsta ieeju ar maksimālo izšķirtspēju 1920*1080@60; |
|
Video izvade |
1) 6- kanālu HDMI izvades interfeiss , no kura HDMI OUT2~HDMI OUT6 ir homologa signāla izejas; HDMI OUT1 atbalsta maksimālo izšķirtspēju 4K30 izvadē, un HDMI OUT2~HDMI OUT6 atbalsta maksimālo izšķirtspēju 1920*1080@60 izvadē; 2) Kad iebūvētais OPS dators atver Tencent sapulci (ja kamera ir savienota ar HDMI IN), iebūvēto OPS datora ekrānu var izvadīt tikai no HDMI OUT1, un HDMI OUT2~6 var parādīt tikai kamera ir pievienota HDMI IN; 3) Kad iebūvētā OPS atver Tencent sapulci (kad tikai viena USB kamera ir tieši pievienota OPS USB portam kā Tencent sapulču kameru kolekcija), iebūvēto OPS datora ekrānu var izvadīt no HDMI OUT1~ 6; 4) Ja Tencent sanāksme nenotiek, HDMI OUT1 un HDMI OUT2~6 izvadi var izvēlēties no bezvadu ekrāna projicēšanas, iebūvētā OPS datora un HDMI IN1~4; |
|
Audio apstrāde |
Atbalsta automātisko atbalss atcelšanu (AEC), automātisko pastiprinājuma kontroli (AGC), automātisko trokšņu atcelšanu/spiešanu (ANC/ANS), automātisko atgriezeniskās saites atcelšanu (AFC), sajaukšanas matricu (AM), pakešu zuduma kompensāciju (PLC) |
|
Video apstrāde |
Atbalsta video izšķirtspējas pielāgošanu, pārslēgšanu, piešķiršanu, ekrāna sadalīšanu, ritināmu subtitru pārklājuma displeju, termināļa nosaukuma pārklājumu, stacijas logotipa displeju un attēla parametru pielāgošanu; subtitru un termināļa nosaukuma pārklājums atbalsta patvaļīgu pozīcijas regulēšanu; stacijas logotips atbalsta augšējās kreisās, augšējās labās, apakšējās kreisās un apakšējās labās pozīcijas regulēšanu, kā arī atbalsta caurspīdīguma displeja regulēšanu; |
|
Sakaru protokols |
SIP, BFCP dubultplūsma , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Tīkla interfeiss |
1 WAN ports, 5 LAN porti; vai iestatiet 6 tīkla portus, lai tie būtu pilnībā savienoti; 4 no tīkla portiem atbalsta PoE barošanas avotu; Piezīme. Ja nepieciešams izveidot savienojumu ar trešās puses PoE slēdzi, ieteicams izmantot tīkla portu, kas neatbalsta PoE, lai izveidotu savienojumu ar otras puses PoE slēdzi, lai nodrošinātu, ka viens no tīkla portiem nenodrošina ārēju PoE slēdzi. . Centieties nepieslēgties tieši viens otram, izmantojot PoE saskarnes. |
|
Sajaukšanas funkcija |
Tas atbalsta arī lokālo audio, HDMI iegulto audio un attālās audio RTSP tīkla piekļuves straumes, kas nonāk mikserī, un var dinamiski atlasīt sajaukšanu; tā atbalsta arī iebūvēto OPS audio ieeju, iebūvēto bezvadu ekrāna projekcijas audio ieeju (pēc izvēles) un iebūvēto bezvadu runāšanas moduļa audio ieeju (pēc izvēles), kas ievada mikserī; |
|
Centrālā vadība |
Viena pieskāriena centrālā vadība: pārslēgšanas sistēma, izvades skaļuma regulēšana, signāla avota pārslēgšana, kameras vadība, ierakstīšanas un apraides vadība, tālvadības zvans, vides kontrole utt. Atbalsta 12 V barošanas nodrošināšanu vadības panelim caur RELAY portu; |
|
Vides kontroles interfeiss |
3-way RS-232/485 interfeiss, 1*RS232/RS485 ATKLĀŠANA , 2-way RELAY, 2-way I/O, 2-way infrasarkanais IR |
|
videokonference |
Atbalstiet H.323 videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu; Atbalstiet SIP videokonferences zvanus no punkta uz punktu un papildu straumes sūtīšanu; Viena iekārta atbalsta ne vairāk kā 6-viesību konferences (izmantojot SIP protokolu), atbalsta vairāku konferenču veidņu izveidi, atbalsta plānotās konferences un automātiski sasauc konferences atbilstoši ieplānotajam laikam; jūs varat uzaicināt jaunus termināļus pievienoties konferencei konferences laikā vai izmest termināli no konferences; ar vienu klikšķi varat izslēgt/ieslēgt skaņu jebkurai norises vietai vai izslēgt/ieslēgt visas norises vietas; Izmantojot H.323 protokolu, tiek atbalstīta GK reģistrācija un var zvanīt pa īsajiem numuriem; Lietojot SIP protokolu, tiek atbalstīta SIP reģistrācija un var veikt zvanus pa īsajiem numuriem; |
|
Push straume |
Atbalstiet straumēšanu ne mazāk kā 8 dažādās tiešraides straumēšanas platformās vienlaikus |
|
Tiešraides straumēšanas funkcija |
Atbalsta līdz pat 10-kanālu multiraidi, tiešraidi un apraidi pēc pieprasījuma |
|
Ierakstīšanas funkcija |
Atbalsta izmantošanu kā ierakstīšanas un apraides izplatīšanas termināli un klientu, ar ne vairāk kā 4 vietējām ierakstu straumēm (vai ieraksta 1 4K attēlu), ierakstīšanas un apraides faila formāts ir MP4, atbalsta automātisku USB zibatmiņu kopēšanu, USB zibatmiņas sistēmas piespiedu jaunināšana un sākotnējās konfigurācijas atjaunošana, atbalsta ierakstīšanas failu satura pārvaldību (lejupielādēt/eksportēt/rediģēt/dzēst) |
|
Iekšējais cietais disks |
Standarta 2 TB 3.{2}}collu novērošanas līmeņa cietais disks, ko var paplašināt līdz 12 TB cietajam diskam, izmantojot USB |
|
Tīkla komunikācija |
Atbalstiet 4 -kanālu audio sajaukšanu un atskaņošanu, atbalstiet tīkla miega režīmu un pamošanos, viena pieskāriena sistēmas slēdzi |
|
Apkopes funkcija |
Atbalsta tīmekļa saskarnes pārvaldību, nodrošina ātru ierīču portu konfigurēšanu, atbalsta tīmekļa porta paroles modifikāciju, IP adreses modifikāciju, rūpnīcas atiestatīšanu, programmatūras jaunināšanu, indikatora gaismu, infrasarkano staru mācīšanos, žurnālu pārvaldību, seriālo portu atkļūdošanu, Telnet attālo atkļūdošanu, attālās darbības un apkopes pārvaldību. |
|
Iebūvēts OPS datora modulis |
1) OPS datora (Windows versija) modulis, standarta konfigurācijā integrēts OPS 11. paaudzes dators, 16G atmiņa, 512G cietais disks, uzstādīts ar Windows 11 Professional operētājsistēmu; 2) Var uzstādīt Tencent Conference funkciju, kas atbalsta ārējo video un audio signālu izmantošanu kā Tencent konferences kameru un mikrofonu. Tajā pašā laikā Tencent Conference video saskarni var izvadīt, izmantojot vietējo HDMI OUT1 interfeisu, un pastiprināt, izmantojot vietējo audio interfeisu; 3) HDMI OUT2 interfeiss tiek izmantots kā vienīgais Tencent Conference video ievades iegūšanas avots; |
|
Bezvadu ekrāna projekcijas funkcija |
1) Izvēles bezvadu ekrāna projekcijas modulis atbalsta portatīvā termināļa datora/mobilā tālruņa/PAD darbvirsmas attēlu bezvadu pārraidi uz hiperkonverģētiem mākoņa mezgliem, izmantojot bezvadu ekrāna projekcijas raidītāju vai ekrāna projekcijas klientu, un izvadi caur vietējo HDMI OUT saskarni, lai realizētu bezvadu koplietošanu. tādas funkcijas kā attēlu koplietošana/prezentācija/video failu/biroja sadarbība; 2) USB1 tiek izmantots savienošanai pārī ar bezvadu ekrāna projekcijas raidītāju; USB2 tiek izmantots bezvadu ekrāna projekcijas uztveršanas moduļa programmatūras versijas jaunināšanai; 3) bezvadu uztvērēja moduļa antenu var pagarināt līdz konferenču telpas griestiem, lai uzlabotu bezvadu projekcijas ekrāna uztveršanas signālu; |
|
Iebūvēts bezvadu runas modulis |
Izvēles bezvadu mikrofona/apkakles klipsi/austiņu modulis, kas atbalsta savienošanu pārī ar hiperkonverģētiem mākoņa mezgliem kā skaņas avotu lokālai skaņas pastiprināšanai, lokālai ierakstīšanai un apraides konferences ierakstīšanai un videokonferences runas pastiprināšanai; UHF bezvadu runas uztveršanas modulis, atbalsta 2 mikrofonus, kas runā vienlaicīgi; |
|
Uzstādīšana |
2 U telekomunikāciju standarta skapja uzstādīšana, ieteicams to uzstādīt tuvu perifērijas ierīcēm, lai samazinātu elektroinstalācijas slodzi |
|
Ierīces izmērs |
Produkta izmērs: platums * augstums * dziļums 436,8 mm * 89 mm * 320 mm |
|
Ieejas spriegums un strāva |
AC100~240V/50~60Hz |
|
Ierīces enerģijas patēriņš |
Bez ārējā skaļruņa izejas un POE darbināmas ierīces: tipisks enerģijas patēriņš Ja ir pievienoti divi ārējie skaļruņi un ārēja POE darbināma ierīce: Pilnas slodzes enerģijas patēriņš |
|
Iekārtas svars |
Visas mašīnas neto svars ir 9,3 kg, un kopējais svars ar iepakojumu ir 12 kg |
|
Darba temperatūra |
0~45 grādi strādā |
|
Mitrums Augstums |
10% līdz 90%, augstums ir mazāks vai vienāds ar 5000 metriem |
80W
350 W
