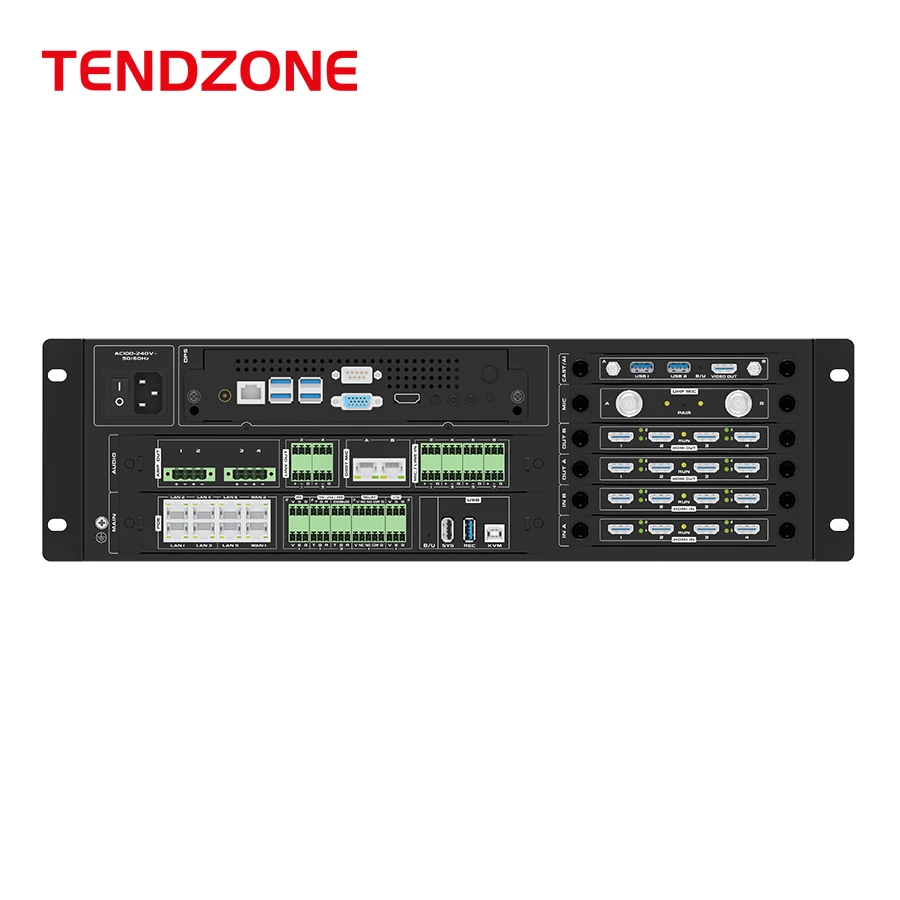

Hiperkonverģēts mākoņa mezgls (Trīspadsmit{0}}vienā-

Preces

Specifikācijas parametri

Drošs un stabils

Rūpnieciskās sistēmas arhitektūra, kuras pamatā ir iegultās sistēmas izstrāde, nav vīrusu invāzijas

Datu saskarne

Divvirzienu USB tips-A, 1 virzienu USB tips-B

Tīkla kamera

Vietējā tīkla kameras piekļuve 16, tīkla audio un video pārsūtīšana 8

Video COdec

Līdz 4 kanāliem 1080P@60 kodēšanai, līdz 4 kanāliem 1080P@60 dekodēšanai vai 8 kanāliem 1080P@30 kodēšanai un 8 kanāliem 1080P@30 dekodēšanai;

Audio un video protokols

Audio atbalsts G.711, G.722, G722.1, G722.1C, AAC, atbalsts audio straumes atkodēšanai; Atbalsta 8 neatkarīgu audio koda straumes kodējumu, atbalsta audio neatkarīgu ierakstīšanu un saglabāšanu;

Video atbalsts H.264HP, MP, BP, H265MP;

Displeja terminālis

Iebūvēta -video segmentācijas funkcija, var panākt viena ekrāna/attēla attēlā/attēla ārpus attēla sintēzi, piemēram, viens ekrāns, dubultekrāni, trīs ekrāni, četri ekrāni, pieci ekrāni, seši ekrāni, septiņi ekrāni, astoņi ekrāni, deviņi ekrāni, desmit ekrāni, trīspadsmit ekrāni, sešpadsmit ekrāni; Līdz 4 atkarīgu vairāku-ekrāna sintēzes displeju grupām, atbalsta izvades 2K/4K attēlu;

Vadības panelis

Atbalsta dažādus vadības paneļus, izvēles 10,1 collu Android skārienekrānu ar vadu (standarta bez sienas stiprinājuma, bez POE atbalsta), 10,1 collu tīkla PoE skārienekrānu darbvirsmai, 10,1 collu tīkla PoE sienas skārienekrānu (standarta ar sienas apakšējo lodziņu), 4 collu tīkla PoE versijas 86 kastes skārienekrānu.

Kodeku ātrums

Līdz pat 16 1080P kodeka kanāliem, 512Kb/s līdz 16Mb/s vienam kanālam

Audio ieeja

8 virzienu Phoenix termināļa ieeja (atbalsta arī 48 V fantoma barošanas MIC ieeju vai lineāro ieeju), 8 HDMI iegultās audio ieejas, 16 RTSP audio ieejas, 2 DSP audio ieejas, 1 OPS audio ieejas, 1 bezvadu ekrāna projekcijas audio ieejas, 1 bezvadu skaļruņa moduļa digitālās audiosistēmas audio ieejas (DIGIT MIC tīkla ports, atbalsta 2 rokas{11}}rokas{12}}digitālā mikrofona saites piekļuvi)

Audio izvade

4 līniju audio izeja, 4 200W@8 omu digitālā jaudas pastiprinātāja izeja, 8 HDMI iegultās audio izejas, 10 DSP, 1 OPS izeja; Atbalstiet skaļuma regulēšanu, audio atbalsta sinhronizāciju un sajaukšanu divos veidos

Video ieeja

8 4K HDMI ievades porti, 16 IP tīkla kameru ieejas, 1 iekšējā OPS ieeja, 1 iekšējā bezvadu ekrāna projekcijas ieeja

Video izvade

8 kanālu 4K HDMI izvades interfeiss, 8 kanālu RTMP push straume, 1 kanāla iekšējā OPS izeja, atbalsta HDMI izvades audio sekojošais slēdzis

Audio apstrāde

Automātiskā atbalss atcelšana (AEC), automātiskā pastiprinājuma kontrole (AGC), automātiska trokšņu slāpēšana/spiešana (ANC/ANS), automātiska atgriezeniskās saites atcelšana (AFC), sajaukšanas matrica (AM), pakešu zuduma kompensācija (PLC)

Video apstrāde

Atbalstiet video izšķirtspējas pielāgošanu, pārslēgšanu, piešķiršanu, ekrāna segmentāciju, subtitru superpozīciju, attēla parametru pielāgošanu

Sakaru protokols

SIP, BFCP dubultā straume, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Tīkla interfeiss

2 WAN porti, 6 LAN porti; Vai arī iestatiet 8 tīkla portus; Četri tīkla porti atbalsta PoE barošanas avotu;

Sajaukšanas funkcija

Atbalstiet vietējo audio, HDMI iegulto audio, attālās audio RTSP tīkla piekļuves straumi mikserī, var dinamiski atlasīt sajaukšanu; Vienlaikus atbalsts iebūvēts-OPS audio ieeja, iebūvēta-bezvadu ekrāna audio ieeja, iebūvēta-bezvadu runāšanas moduļa audio ieeja mikserī;

Centrālā vadība

Viena-poga centrālā vadība: pārslēgšanas sistēma, izvades skaļuma regulēšana, signāla avota pārslēgšana, kameras vadība, ierakstīšanas un apraides vadība, tālvadības zvans, vides kontrole utt.;

Vides kontroles interfeiss

3 RS-232/485 saskarnes, 1*RS232/RS485 ATKLĀŠANA, 2 RELEJS (ar 12V ārējo barošanas avotu), 2 I/O, 2 IS

Videokonferences

Atbalstiet H.323 videokonferences zvanu no punkta{1}}to{2}}, atbalsta papildu straumes sūtīšanu;

Atbalstiet SIP punktu{0}}līdz{1}}videokonferences zvanam, atbalsta papildu straumes sūtīšanu;

Viens{0}}mezgls atbalsta ne vairāk kā sešas-sapulču konferences iespējas (izmantojot SIP protokolu), ļauj izveidot vairākas sapulču veidnes, ieplānot sanāksmes un automātiski sasaukt sanāksmes ieplānotajā laikā. Sapulces laikā varat pievienot uzaicinājuma termināli, lai pievienotos sapulcei, vai arī noņemt termināli no sapulces. Varat izslēgt/ieslēgt jebkuru sapulci vai aizvērt/ieslēgt visas sapulces ar vienu klikšķi.

Izmantojot H.323 protokolu, atbalstiet GK reģistrāciju, zvaniet pa īso numuru;

Lietojot SIP protokolu, atbalstiet SIP reģistrāciju, zvaniet pa īso numuru;

Videokonferences procesā atbalstiet audio un video šifrēšanas pārraidi, punkta{0}}līdz-zvana šifrēšanu, vairāku-pušu videokonferences zvanu šifrēšanu, lai novērstu audio un video klausīšanos visa konferences procesa laikā;

Tiešraides funkcija

Atbalstiet līdz pat 10 multiraides tiešraidē un pēc-pieprasījuma

Ierakstīšanas un atskaņošanas funkcija

Atbalsts kā ierakstīšanas un apraides izplatīšanas terminālis un klients, atbalsts 6 audio un video ierakstīšanai; Atbalsta 1 4K vairāku{2}}attēlu ierakstīšanas sintēzi (tas ir, 1 4K sintētisku virtuālo attēlu, izmantojot vairāku-kanālu 1920*1080 attēla sintēzi; neatbalsta 4K HDMI vai IPC ievades avota ierakstīšanu); Ierakstīšanas un apraides faila formāts ir MP4, atbalsts U diska automātiskai/manuālai kopēšanai, U diska sistēmas piespiedu jaunināšana un sākotnējās konfigurācijas atjaunošana, USB diska ierakstīšanas atbalsts, ierakstīšanas failu satura pārvaldības atbalsts (lejupielādēt/eksportēt/rediģēt/dzēst)

Iebūvēts{0}}cietais disks

3,5 collu pārraudzības cietais disks ar 2TB standartā, atbalsta līdz 16TB cieto disku (viens disks);

Atbalsta divus diskus, atbalsta divus iebūvētus{0}}uzraudzības cietos diskus;

Atbalsts, izmantojot USB ārējo paplašināšanas cieto disku;

Enerģijas taupīšana un vides aizsardzība

Atbalstiet tīkla miega un pamošanās sistēmu, ar vienu {0}pogu slēdžu sistēmu

Apkopes funkcija

Atbalstiet tīmekļa saskarnes pārvaldību, nodrošiniet ātru konfigurācijas ierīces portu, atbalstiet tīmekļa porta paroles maiņu, mainiet IP adresi, atjaunojiet rūpnīcas iestatījumus, programmatūras jaunināšanu, indikatoru, infrasarkano staru apgūšanu, žurnālu pārvaldību, seriālo atkļūdošanu, Telnet attālo atkļūdošanu, attālās darbības un apkopes pārvaldību.

Iebūvēts{0}}OPS datorā

Fusion OPS dators, 16GB RAM, 512GB cietais disks

Iebūvēta{0}}bezvadu ekrāna projekcija

Atbalstiet bezvadu ekrāna projekcijas raidītāju ar vienu{0}}klikšķi, atbalstiet portatīvo termināļa datoru/mobilo tālruni/PAD ekrāna projekcijas klienta ekrāna projekciju, atbalstiet ārējo antenu, lai paplašinātu uztveršanas signālu

Iebūvēts{0}}bezvadu runas modulis

Tajā pašā laikā atbalstiet 2 mikrofonus, lai runātu, atbalstītu bezvadu rokas mikrofonu/apkakles klipsi/austiņu raidītāju; Atbalstiet ārējo antenu, lai pagarinātu uztveršanas signālu

Uzstādīšanas metode

3U Telecom standarta skapja uzstādīšana

Ierīces izmērs

Produkta izmērs: P * D * A 437mm * 442mm * 132.5mm (ar rokturi)

Produkta izmērs: P * D * A 437mm * 410mm * 132.5mm (bez roktura)

Ieejas sprieguma strāva

AC100~240V/50~60Hz

Ierīces enerģijas patēriņš

Tipisks enerģijas patēriņš 50W;Pilnas slodzes enerģijas patēriņš 750W

Iekārtas svars

Iekārtas neto svars ir 14,6 kg, bruto svars ir 16 kg

Darba temperatūra

Darbs pie 0-45 grādiem

Mitruma augstums

10% ~ 90%, augstums ir mazāks vai vienāds ar 5000 metriem

Resursdatora šasija (standarta galvenā vadības panelis un audio panelis, cita plate pēc izvēles)

Galvenā dzinēja korpuss

Iebūvēts{0}}MAIN vadības panelis (MAIN karte), AUDIO panelis (AUDIO karte)

MAIN vadības panelis (MAIN karte)

Satur 8 gigabitu tīkla pieslēgvietas (tostarp 4 POE), 3 RS-232/485 pieslēgvietas, 1 *RS232/RS485 ATKLĀŠANĀS, 2 RELEJU, 2 I/O, 2 IR, 2 A tipa USB, 1 B tipa USB

AUDIO plate (AUDIO karte)

Rokas--rokas digitālā audio runāšanas sistēma, atbalsta 2 roku--rokas digitālo mikrofonu saites piekļuvi (DIGIT MIC tīkla ports), 8 Phoenix termināļa MIC/LINE ieeja (atbalsta 48 V fantoma barošanas avota MIC ieeju vai līnijas lineāro ieeju), 4 Phoenix termināļa 4 kanālu barošanas izvadi LINE, audio amplifi OUT ciparu izvadi LINE (4x200W@8Ω)

Galveno kārbu var aprīkot ar šādiem dēļiem:

Četrvirzienu HDMI ieejas karte CR-4I-HDMI

Dēļa veids

Viena karte četras HDMI ievades karte, ielādēta uzņēmējā nosūtīta

Saimnieka adaptācija

Viens resursdators atbalsta ne vairāk kā 2 HDMI ievades kartes

Ieejas signāls

4 kanālu HDMI signāls, atbalsta iegulto audio signāla ieeju

Ievades savienotājs

A tipa 19 tapu sieviešu galva

Signāla veids

HDMI, DVI-D, kas automātiski atpazīst ievades signālus

Izšķirtspēja

Maksimālā ievades izšķirtspēja 4K30

Audio formāts

Atbalsta PCM formātu

Standarti

HDMI2.0 atbalsts

EDID vadība

Atbalsts EDID importēšanai

Citas funkcijas

Atbalstiet rakstzīmju pārklājuma funkciju

Četru-kanālu HDMI izvades karte CR-4O-HDMI

Dēļa veids

Viena karte četras HDMI izvades karte, ielādēta uzņēmējā nosūtīta

Saimnieka adaptācija

Viens resursdators atbalsta ne vairāk kā 2 HDMI izvades kartes

Izejas signāls

4 kanālu HDMI signāls, atbalsta iegulto audio signāla izvadi

Ievades savienotājs

A tipa 19 tapu sieviešu galva

Signāla veids

HDMI, DVI{0}}D

Izšķirtspēja

Maksimālā izvades izšķirtspēja 4K30

Standarta

Atbalsta HDMI2.0

Citas funkcijas

Atbalsts izvades formātu konfigurēšanai

OPS Board CR-OPS-UZVARĒT

Dēļa veids

OPS plate, ielādēta resursdatorā, standarta integrētais OPS 11 paaudzes dators OPS-I5A11-16-512 (16G+512G), iepriekš instalēta Windows11 profesionālā izdevuma operētājsistēma; (Konkrētā konfigurācija ir atkarīga no piegādes)

Saimnieka adaptācija

Saimniekdators atbalsta ne vairāk kā vienu OPS karti

OPS veiktspēja

(Īpaša konfigurācija, pamatojoties uz sūtījumu)

1, seši serdeņi divpadsmit pavedieni;

2, galvenā frekvence 2.7GHz-4.6GHz;

3, kešatmiņas līmenis 3 12MB;

4, mātesplates konfigurācija: I5 11500;

5, grafiskā karte: Intel pamata grafikas karte 750;

6, izšķirtspēja 5K60HZ;

7, pamata frekvence: 350MHz;

8. Dinamiskā frekvence: 1.3GHz;

9, CPU enerģijas patēriņš: 65W;

10, parastais enerģijas patēriņš: 85W;

11, maksimālais enerģijas patēriņš: 120W;

Bezvadu projekcijas karte un ekrāna projektors CR-VIA-CAST

Borta karšu veidi

Bezvadu ekrāna saņemšanas moduļa karte, ielādēta resursdatora piegādē; Bezvadu ekrāna projicēšanas uztveršanas moduļa karte ir aprīkota ar WIFI one{0}}pogu uz ekrāna raidītāja pigtail VIA-T8; Standarts ir aprīkots ar 2 īsu stieņu antenām, 2 antenas pagarinājuma vadiem un 2 piesūcekņiem, lai skapis neaizsargā bezvadu ekrāna projekcijas signālu;

Uzņēmēja adaptācija

Viens resursdators atbalsta ne vairāk kā 1 bezvadu ekrāna projekcijas saņemšanas moduļa karti

Bezvadu ekrāna projekcijas veiktspēja

1, Wi-Fi modulis: 5GHz/2,4GHz

2. Wi-Fi joslas platums: 867MHz

3, palaišanas laiks:<15s

4, ekrāna reakcijas laiks: mazāks vai vienāds ar 3 s

5, pirmpirkuma reakcijas laiks: mazāks vai vienāds ar 2 s

6, atbalsta sistēma: Windows/Mac OS/IOS/ Android

7, darbības režīms: plug and play, viena-taustiņa ekrāna projekcija

8, savienošanas pārī režīms: ievietojiet USB interfeisa automātiskās savienošanas pārī uztveršanas galu

Pārraides izšķirtspēja: 1920x1080

10, kadru ātrums: 30 kadri sekundē un mazāk

11, barošanas avota interfeiss: USB2.0, USB3.0

12, video pārraides interfeiss: USB2.0, USB3.0

13, pieskarieties atpakaļ: pulksten 10 @Windows/Mac OS

Bezvadu MIC karte un rokas{0}}MIC CR-MD-MIC

Dēļa tips

UHF bezvadu runas uztveršanas moduļa plates karte, ielādēta resursdatora piegādē; UHF bezvadu runas uztveršanas moduļa plate ir aprīkota ar 2 bezvadu rokas mikrofoniem MD-13; Standarta komplekts ar 2 īso stieņu antenu, 2 antenas pagarinājuma līnijām, 2 piesūcekņiem, lai skapis neaizsargātu bezvadu projekcijas signālu;

Uzņēmēja adaptācija

Viens resursdators atbalsta ne vairāk kā 1 UHF bezvadu runas uztveršanas moduļa plates karti

UHF bezvadu skaļruņu paneļa veiktspēja

Bezvadu mikrofona uztveršanas kartes parametri:

1, vizuālās joslas diapazons: 470-960MHz (atkarībā no reģiona);

2, audio reakcija: 20 Hz-18 kHz;

3, kopējais harmoniskais kropļojums:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Bezvadu rokas mikrofona parametri:

1, rokas raidītājs Mi kodols: kustīgās spoles tips;

2, ieejas pastiprinājuma diapazons: 30 dB;

3, RF izejas jauda: 10 mw;

4, jaudas prasības: 2 AA(LR6) sārma baterijas;

5, akumulatora lietošanas laiks: līdz 10 stundām;

6, izmērs: 36 x 245 (mm);

7, svars: 0. 28KG;
